モータセンサ
卓越した分解能と高精度
幅広い用途およびさまざまな分野に最適なソリューションをご提供するため、maxonは磁気式、光学式、誘導式エンコーダ、DCタコメータ、レゾルバの開発および製造を行っております。
maxonセンサ：重要な情報を一目で把握
高精度かつ高い信号分解能を備えたmaxonのエンコーダ、DCタコ、レゾルバ。センサは組み合わせの構成部品としてのみご購入頂けます。共振の理由から、センサは主にモータに貫通したシャフトに取り付けられています。取付けは各種モータに合わせて行う必要があるため、製造段階で装備されます。
適切なセンサをよりすみやかに見つけることができるように、最も重要なパラメータに従って製品シリーズを並べ替えました。
| ENX MAG4 ... 10 mm | ENX GAMA10 / 13 mm | ENX IMR8 ... 32 mm | ENX EASY10 / 16 mm | ENX EASY INT13 ... 22 mm | ENX EMT22 mm | TSX MAG40 mm | エンコーダ EASY16 mm | ENX RIO16 mm | エンコーダ Rio16 mm | エンコーダ HEDL22 ... 70 mm | エンコーダ MILE45 ... 90 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 種類 | 磁気式 | 磁気式 | Magnetic | 磁気式 | 磁気式 | 磁気式 | 磁気式 | 磁気式 | 光学式 | 光学式 | 光学式 | 誘導式 |
| カスタマイズ可能 | Yes | Yes | いいえ | Yes | Yes | Yes | いいえ | いいえ | いいえ | いいえ | いいえ | いいえ |
| 信号方式 | インクリメンタル | インクリメンタル | Incremental | インクリメンタル / アブソリュート | インクリメンタル / アブソリュート | アブソリュート | インクリメンタル | インクリメンタル / アブソリュート | インクリメンタル | インクリメンタル | インクリメンタル | インクリメンタル |
| 分解能 | 1 ... 256 パルス | 12 ... 16 パルス | 64 ... 1024 パルス | 1 ... 1024 パルス / 4096 ステップ | 1 ... 1024 パルス / 4096 ステップ | 65 536 回転 | 2560 パルス | 128 ... 1024 パルス / 4096 ステップ | 512 ... 65 536 パルス | 1024 ... 32 768 パルス | 100 ... 5000 パルス | 256 ... 6400 パルス |
| モータタイプ | DC / EC | DC | DC | DC | EC | DC / EC | EC-i or frameless DT | EC | DC | EC | DC / EC | EC (flat) |
| モータに内蔵 | Yes | Yes | いいえ | いいえ | いいえ | いいえ | いいえ | いいえ | いいえ | いいえ | いいえ | Yes |
| サイズ | 4 ... 10 mm | 10 / 13 mm | 8 ... 32 mm | 10 / 16 mm | 13 ... 22 mm | 22 mm | 40 mm | 16 mm | 16 mm | 16 mm | 22 ... 70 mm | 45 ... 90 mm |
| 追加特性 | - | 耐放射線性 | - | - | 減菌処理対応 | 多回転 | ハウジングなし、中空軸 | - | - | - | - | - |
| ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ | ショップへ |
Encoder

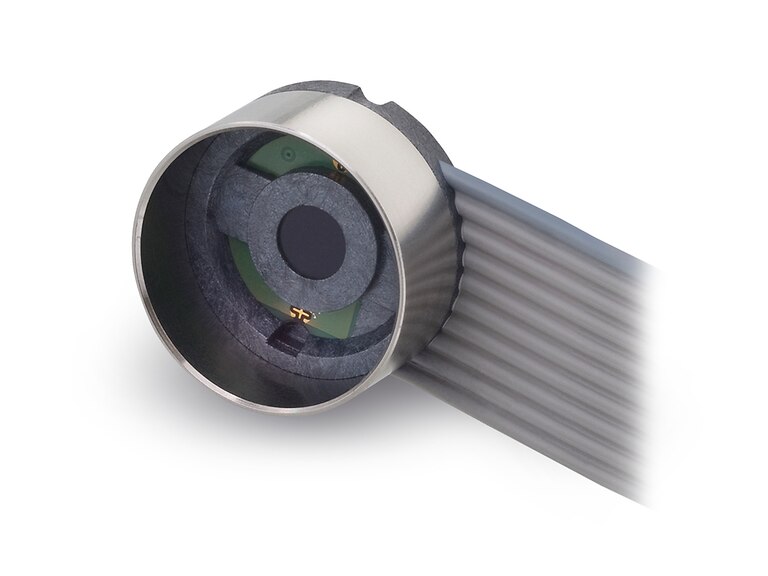

磁気エンコーダ
磁気エンコーダでは、小型の永久磁石が回転するモータ軸に固定されています。磁束の変化がステータのセンサにより検出されます。信号はエンコーダ内で評価され、パルスとして制御装置に伝送されます。
- コンパクトな設計
- 2または3チャンネルエンコーダ
- 優れたコストパフォーマンス
- 汚れに強い
- アブソリュートエンコーダ仕様でも入手可能
- 耐放射線性、滅菌処理、磁気抵抗仕様でも入手可能
- オンラインでカスタマイズ可能
Encoder

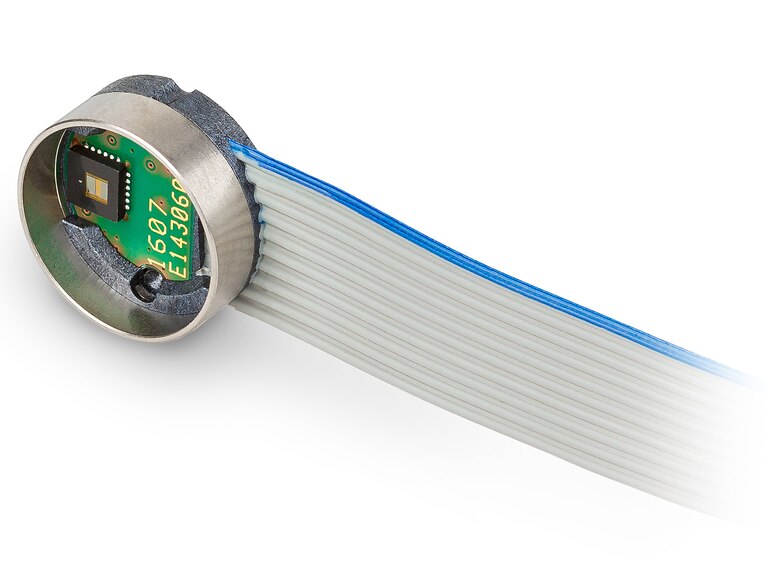

光学式エンコーダ
光学式エンコーダの場合、LED光は細かくラスター化されたパルスディスクを介して、またはラスター化されたリフレクター (maxon RIO エンコーダを使用) に送られます。モータシャフトに取り付けられたレシーバは、明/暗信号を電流に変換します。電流は電子回路で増幅され、パルスに処理されます。
- デジタルインクリメンタルエンコーダ
- 2または3チャンネルエンコーダ
- 最高の分解能
- 外部磁気障害に対する耐性
- 取付式エンコーダ AEDL: 最大5’000パルス
- 取付式エンコーダHEDLおよびHEDS、ラインドライバ RS422付き
- オンラインでカスタマイズ可能
Encoder

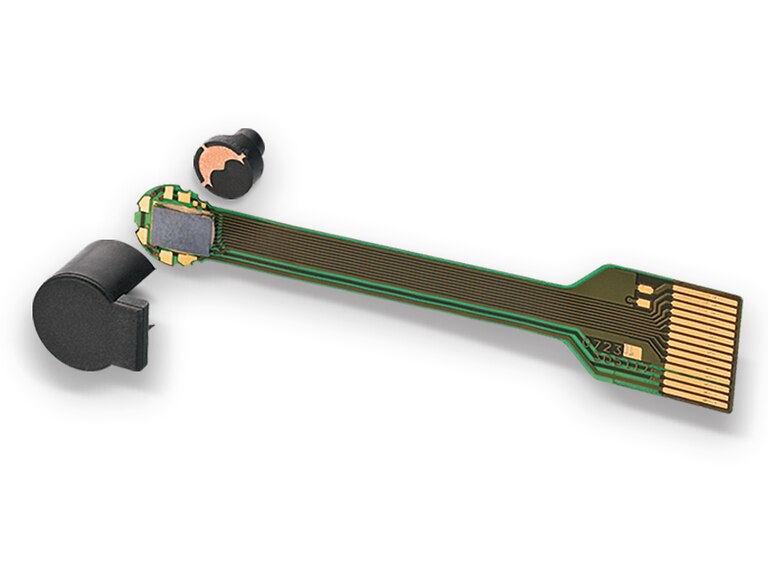

誘導式エンコーダ
誘導式maxon MILEエンコーダでは、高周波の磁界と特殊形状の銅ディスクにより、位置に応じたコイルのインダクタンス変化を検出します。maxon ECフラットモータを最適に補完
- モータに内蔵
- デジタルインクリメンタルエンコーダ
- 2チャンネルエンコーダ
- 汚れに強い
- 磁気および電気干渉フィールドに耐性を発揮
- 高速回転可能
