Sensori
Elevata risoluzione e precisione.
Per offrire soluzioni ottimali per svariate applicazioni e i più disparati settori, maxon sviluppa e produce encoder magnetici, ottici e induttivi e dinamo tachimetriche DC e resolver.
Sensori maxon: panoramica delle principali caratteristiche
Encoder maxon, dinamo tachimetriche DC e resolver con precisione ed elevata risoluzione dei segnali. I sensori possono essere ottenuti solo come componenti di una combinazione di prodotti. Per motivi di risonanza i sensori vengono montati prevalentemente su motori con albero passante. Viene montato negli stabilimenti di produzione per essere perfettamente armonizzato ai motori selezionati.
Abbiamo ordinato le nostre serie di prodotti secondo i parametri più importanti in modo che possiate trovare rapidamente il sensore che fa per voi.
| ENX MAG4 ... 10 mm | ENX GAMA10 / 13 mm | ENX QUAD10 mm | ENX EASY10 / 16 mm | ENX EASY INT13 ... 22 mm | ENX EMT22 mm | TSX MAG40 mm | TSX RIO40 mm | Encoder EASY16 mm | Encoder MR8 ... 25 mm | ENX RIO16 mm | Encoder OPT8 mm | Encoder Rio16 mm | Encoder Enc, AEDL, HED, 22 ... 70 mm | Encoder MILE45 ... 90 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tipo di effetto | Magnetico | Magnetico | Magnetico | Magnetico | Magnetico | Magnetico | Magnetico | Ottico | Magnetico | Magnetico | Ottico | Ottico | Ottico | Ottico | Induttivo |
| Configurabile | Yes | Yes | Yes | Yes | Yes | Yes | No | No | No | No | No | No | No | No | No |
| Tipo di segnale | Incrementale | Incrementale | Incrementale | Incrementale / assoluto | Incrementale / assoluto | Assoluto | Incrementale | Assoluto & Incrementale | Incrementale / assoluto | Incrementale | Incrementale | Incrementale | Incrementale | Incrementale | Incrementale |
| Risoluzione | 1 ... 256 impulsi | 12 ... 16 impulsi | 1 impulso | 1 ... 1024 impulsi / 4096 step | 1 ... 1024 impulsi / 4096 step | 17 bit & 65 536 rotazioni | 1792...2560 impulsi | 524 288 step / 21 bit | 128 ... 1024 impulsi / 4096 step | 16 ... 1014 impulsi | 512 ... 65 536 impulsi | 50 impulsi | 1024 ... 32 768 impulsi | 100 ... 5000 impulsi | 256 ... 6400 impulsi |
| Per tipo motore | DC / EC | DC | DC | DC | EC | DC / EC | EC-i o frameless DT | EC-i | EC | DC | DC | DC | EC | DC / EC | EC (flat) |
| Integrato nel motore | Yes | Yes | No | No | No | No | No | No | No | Yes | No | No | No | No | Yes |
| Dimensioni | 4 ... 10 mm | 10 / 13 mm | 10 mm | 10 / 16 mm | 13 ... 22 mm | 22 mm | 40 mm | 40 mm | 16 mm | 8 ... 25 mm | 16 mm | 8 mm | 16 mm | 22 ... 70 mm | 45 ... 90 mm |
| Caratteristica aggiuntiva | No | Resistente alle radiazioni | No | No | Sterilizzabile | Multiturn e senza batteria | Albero cavo, versioni chiuse e aperte | No | No | No | No | No | No | No | No |
| Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop | Vai allo shop |
Encoder

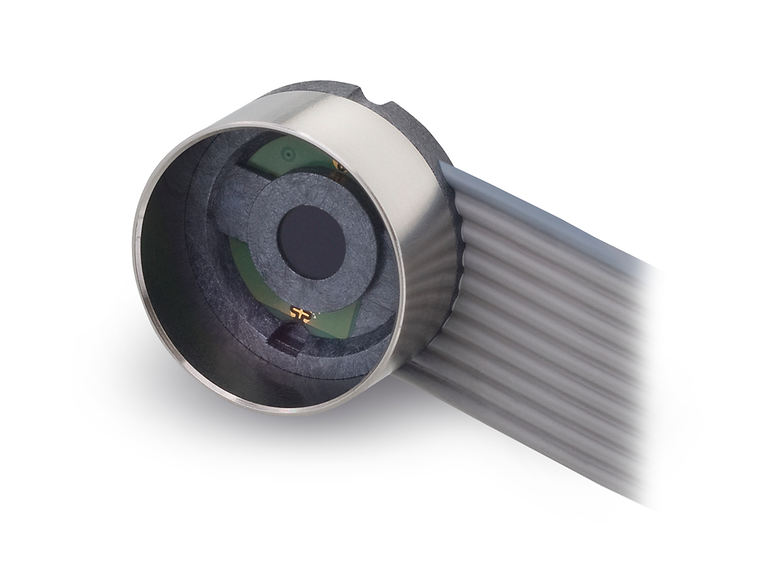

Encoder magnetici.
Negli encoder magnetici, sull'albero motore rotante viene montato un piccolo magnete permanente. Dei sensori sullo statore rilevano i cambiamenti del flusso magnetico. I segnali vengono valutati nell'encoder e trasmessi al sistema di comando sotto forma di impulsi.
- Struttura compatta
- Encoder a 2 o 3 canali
- Ottimo rapporto qualità/prezzo
- Resistente allo sporco
- Disponibile anche come encoder assoluto
- Disponibile anche in versione resistente alle radiazioni, sterilizzabile o magnetoresistente
- Configurabilità online
Encoder

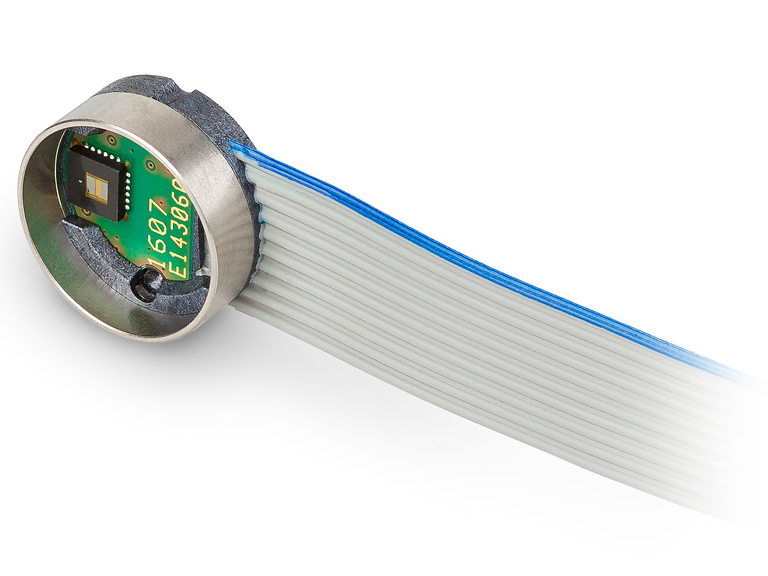

Encoder ottici.
Neli encoder ottici, un LED trasmette la luce attraverso un disco codificato con reticolo fine o su un catarifrangente reticolato (nel caso dell'encoder RIO maxon). Il ricevitore fissato sull'albero motore trasforma i segnali chiaro-scuro in correnti elettriche che vengono amplificate nei circuiti elettronici e tramutate in impulsi.
- Encoder digitale incrementale
- Encoder a 2 o 3 canali
- Massima risoluzione possibile
- Resistente ai campi magnetici perturbatori
- Encoder AEDL: Fino a 5.000 impulsi
- Encoder HEDL e HEDS con Line Driver RS422
- Configurabilità online
Encoder

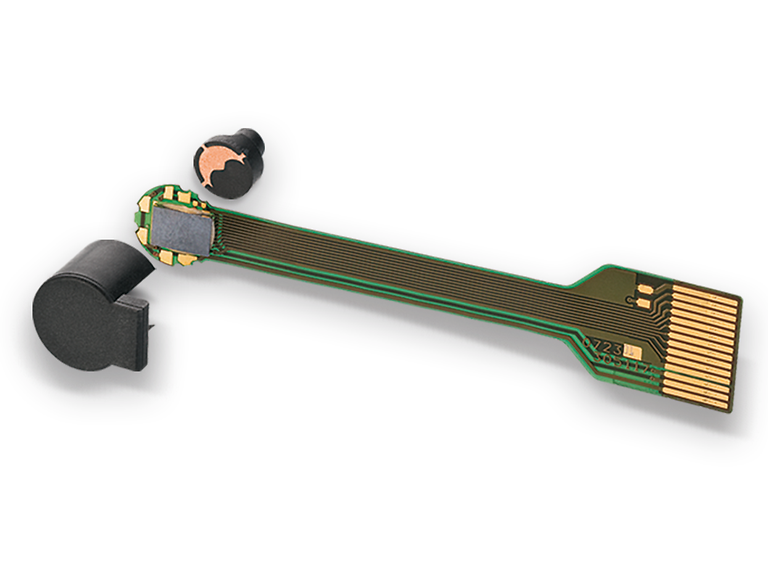

Encoder induttivo.
L’encoder induttivo MILE maxon consente di trasferire mediante trasformatore un campo alternativo ad alta frequenza e modularlo tramite un disco in rame strutturato in funzione dell'angolazione. Complemento ottimale per i motori EC flat.
- Integrato nel motore
- Encoder digitale incrementale
- Encoder a 2 canali
- Resistente allo sporco
- Resistente ai disturbi magnetici ed elettrici
- Possibilità di raggiungere velocità elevate

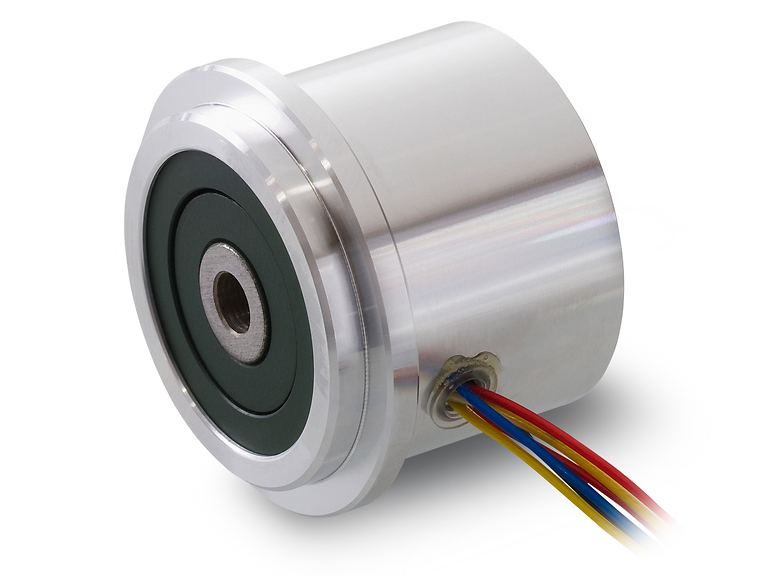

Resolver
Resolver.
Il resolver è orientato esattamente verso il campo magnetico del rotore del motore. Una tensione alternata ad alta frequenza (10 kHz) viene trasmessa tramite trasformatore al rotore. Quando viene ritrasformata sulle due bobine dello statore, il segnale viene modulato con il seno o il coseno dell'angolo di rotazione. In questo modo è possibile determinare con precisione la posizione del rotore dei motori DC.
- Robusto, per l'impiego industriale
- Elevata durata di servizio
- Nessuna usura meccanica
- Trasmissione dei segnali sulle lunghe distanze a prova di disturbi
- Nessuna elettronica sensibile
- È necessaria un'analisi speciale dei segnali
DC Tacho

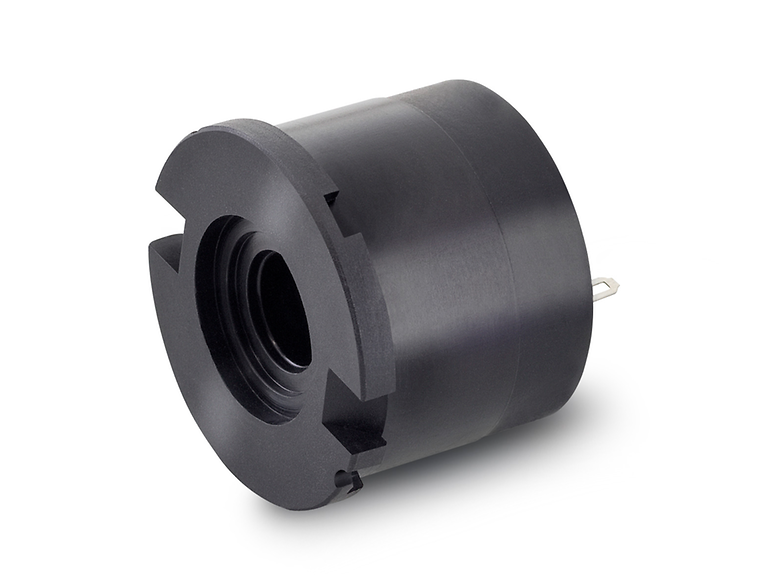

Dinamo tachimetrica DC.
Per le combinazioni motore/dinamo tachimetrica, maxon offre una dinamo tachimetrica DC montata sull'albero. Adatte per il rilevamento del senso di rotazione con segnale di velocità analogico.
- Spazzole in metalli preziosi: tensione continua erogata proporzionale alla velocità
- Magnete AINiCo per elevata stabilità del segnale in caso di fluttuazioni della temperatura
- Senza ulteriore supporto della dinamo tachimetrica, senza momento di attrito aggiuntivo
- Nessuna giunzione, elevata frequenza di risonanza meccanica
