Riduttori strain wave

Altamente precisi, compatti, efficienti.

Strain wave gearheads are ideal for use in applications requiring precision motion control and high torque transmission in a compact design.

I riduttori strain wave sono ideali per controllo preciso e coppia elevata in dimensioni compatte.

I riduttori strain wave maxon sono sono una tipologia di riduttori in cui precisione e compattezza sono le priorità assolute. Vengono spesso utilizzati in applicazioni che richiedono un controllo preciso del movimento e un'elevata coppia in spazi ridotti. Grazie al design avanzato degli ingranaggi, i riduttori strain wave maxon garantiscono un'elevata efficienza e una buona reversibilità. Le applicazioni principali sono: robotica, aerospazio, medicale e ottica.

Vantaggi dei riduttori strain wave maxon

I riduttori strain wave maxon offrono diversi vantaggi rispetto ai riduttori tradizionali. Non hanno alternative in applicazioni con elevati requisiti di precisione:

Precisione elevata

I riduttori strain wave maxon garantiscono un controllo preciso del movimento e del posizionamento. Questo vantaggio risulta essenziale nei settori della robotica e della tecnologia medicale, settori nei quali qualsiasi deviazione dalla posizione desiderata può avere conseguenze disastrose.

Assenza di gioco

I riduttori strain wave non presentano nessun tipo di gioco meccanico, poiché in essi la flexspline si innesta costantemente nella circular spline. Ciò consente un posizionamento molto preciso.

Elevato rapporto di riduzione

La particolare struttura dei riduttori strain wave consente di ottenere rapporti di riduzione elevati in una struttura compatta. Il design basato su elemento deformabile e la precisione dei componenti del riduttore assicurano un'efficiente trasmissione di potenza anche negli spazi più ridotti.

Elevata rigidità torsionale

Il design dei riduttori strain wave garantisce un'elevata rigidità torsionale. In altri termini, il riduttore non si deforma sotto carico e trasmette il moto senza ritardi o imprecisioni.

Grande albero cavo

I riduttori strain wave maxon, in combinazione con il motore adatto, possono essere dotati di albero cavo di grandi dimensioni. In questo modo è possibile far passare elementi e cavi attraverso il motoriduttore. Questa è una caratteristica estremamente importante nelle applicazioni della robotica e della tecnologia medicale.

Elevata efficienza

Lo speciale design dei riduttori strain wave maxon consente di ridurre al minimo le perdite causate dall'attrito. Il risultato è una maggiore efficienza e una maggiore durata dei componenti.

Reversibilità

I riduttori strain wave maxon consentono, grazie alle basse perdite per attrito, di essere azionati all’inverso: ad esempio, ciò permette di movimentare manualmente un braccio robotico con il sistema spento.

Elevata ripetibilità

I riduttori strain wave maxon garantiscono un'eccezionale ripetibilità nel posizionamento grazie all'assenza di gioco, all'elevata rigidità torsionale e all'isteresi ridotta al minimo. Queste caratteristiche assicurano un movimento preciso e costante, anche in presenza di carichi variabili.

Design compatto

I riduttori strain wave, oltre ad essere precisi e performanti, sono estremamente compatti. Garantiscono elevati rapporti di riduzione in una struttura di dimensioni ridotte, caratteristica che li rende ideali per le applicazioni con vincoli di spazio.

Elevata densità di coppia

La collaudata tecnologia dei riduttori strain wave e l' ottimale integrazione del sistema consentono di trasmettere la massima coppia e di ottenere elevati picchi di carico.

Elevata dinamica

Il basso momento di inerzia e l’elevata rigidità torsionale dei riduttori strain wave consentono di eseguire movimenti dinamici con notevole affidabilità e precisione.

Livello di rumorosità ridotto

Il continuo ingaggio della Flexspline ellittica e il suo movimento ondulatorio garantiscono un funzionamento fluido e silenzioso.

Affidabilità e durata

I componenti dei riduttori strain wave sono costruiti per sopportare carichi elevati e per ottenere una lunga vita utile. Queste caratteristiche consentono di ridurre le spese di manutenzione e i tempi di fermo nelle applicazioni industriali.

Riduttori strain wave

La nostra gamma di prodotti.

Strain_Wave_Gears_GSW55A_FRONT

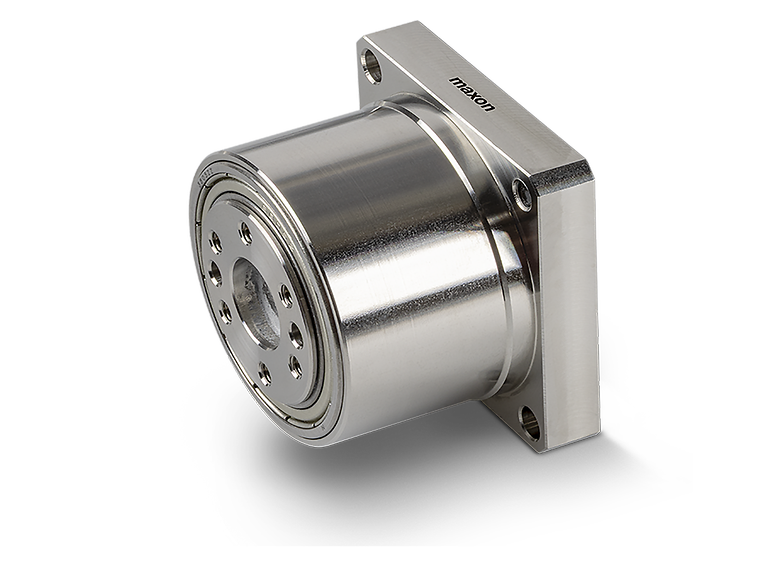

GSW A – Standard

Affidabilità e compattezza

System Integration

Flessibilità e personalizzazione

GSW55A_Explosionsdarstellung

Riduttori strain wave

Funzionamento dei riduttori strain wave

Il funzionamento dei riduttori strain wave si basa sul principio della deformazione elastica del componente flexspline. Il cuore dei riduttori strain wave è un albero ellittico denominato "wave generator".
Questo albero deforma la flexspline, un anello flessibile dalla parete sottile che si innesta in un anello esterno rigido (circular spline). Tale deformazione genera un moto radiale che viene convertito in moto rotatorio.

Wave generator
Flexspline
Circular spline

Il wave generator è un disco ellittico che ruota all'interno di un cuscinetto. Questo cuscinetto è concepito in modo tale da sfruttare la flessibilità  della flexspline per forzarla ad assumere una forma ellittica. Il movimento rotatorio del wave generator deforma continuamente la flexspline, garantendo così la trasmissione del moto.

Settori di applicazione dei riduttori strain wave

I riduttori strain wave vengono utilizzati in un'ampia gamma di settori e applicazioni. Grazie alle loro caratteristiche uniche vengono impiegati soprattutto nei seguenti settori:

Robotica

Nel settore della robotica precisione, compattezza e peso sono essenziali. In questo ambito i riduttori strain wave forniscono la soluzione ideale per il controllo di assi e giunti, in particolare per i robot industriali e per quelli collaborativi (cobot).

Ulteriori informazioni

Apparecchiature di test e misura

Le odierne tecniche di test e misura non lasciano spazio ad errori. Affidabilità e precisione elevata sono punti fondamentali per i riduttori strain wave.

Scopri di più

Tecnologia medicale

Nelle apparecchiature mediche, come i robot chirurgici e i sistemi di risonanza magnetica, il controllo preciso del movimento è essenziale. I riduttori strain wave garantiscono un posizionamento preciso, fondamentale per la sicurezza e il successo delle procedure mediche.

Scopri di più

Settore aerospaziale

Nel settore aerospaziale affidabilità e peso contenuto sono dei fattori determinanti. I riduttori strain wave garantiscono il livello di precisione richiesto, pur essendo compatti, leggeri e durevoli. Ciò li rende ideali per l'utilizzo in satelliti e in.

Scopri di più

Industria dei semiconduttori

Nell'industria dei semiconduttori una dinamica elevata e alti livelli di precisione rappresentano dei fattori decisivi per il successo. I riduttori strain wave offrono esattamente questi vantaggi: sono estremamente precisi ed efficienti e consentono dei posizionamenti molto dinamici grazie alla loro rigidità elevata.

Scopri di più

Sistemi ottici

Nei sistemi ottici, indipendentemente dalla tipologia di microscopio, dal dispositivo di visione notturna o da un enorme telescopio spaziale, sono presenti al loro interno componenti sensibili. La sensibilità e la precisione del controllo del movimento rendono i riduttori strain wave ideali per tali applicazioni.

Scopri di più

Combinazione con altri componenti del sistema maxon

I riduttori strain wave maxon si combinano perfettamente con gli azionamenti maxon. I riduttori strain wave dotati di cuscinetto di uscita vengono integrati all'interno del collaudato sistema modulare maxon. Se i riduttori strain wave non sono dotati invece di cuscinetto di uscita, i tre componenti principali (wave generator, flexspline e circular spline) permettono una integrazione ottimale nell'applicazione del cliente.

Piattaforma ECX FLAT



  • ∅22 ... 42 mm
  • fino a 15`000 rpm
  • fino a 106 mNm
Vai allo shop

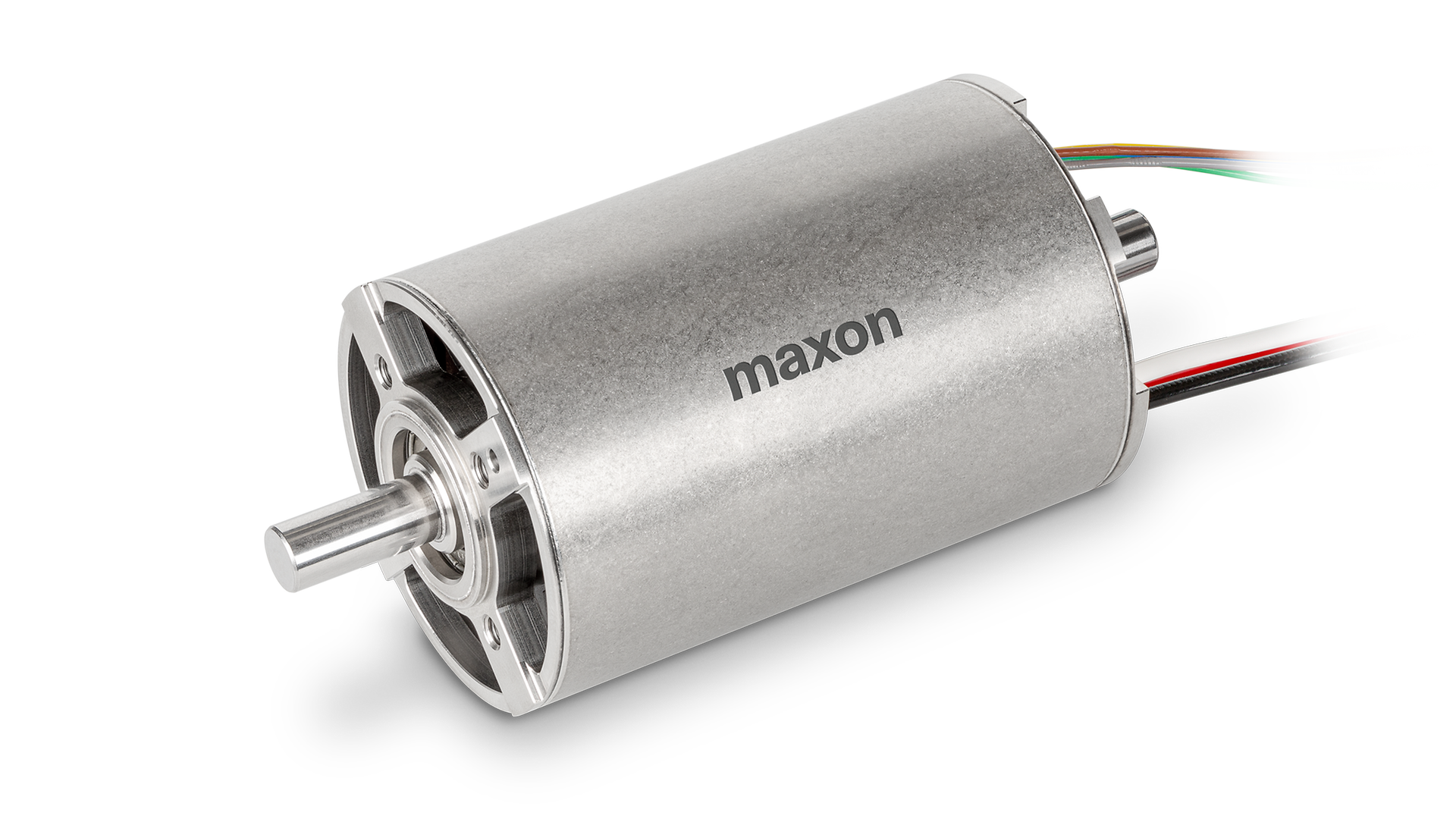

Piattaforma EC-i



  • ∅30 ... 52 mm
  • fino a 15`000 rpm
  • fino a 1000 mNm
Vai allo shop
IDX156_M_24V_A-Flange

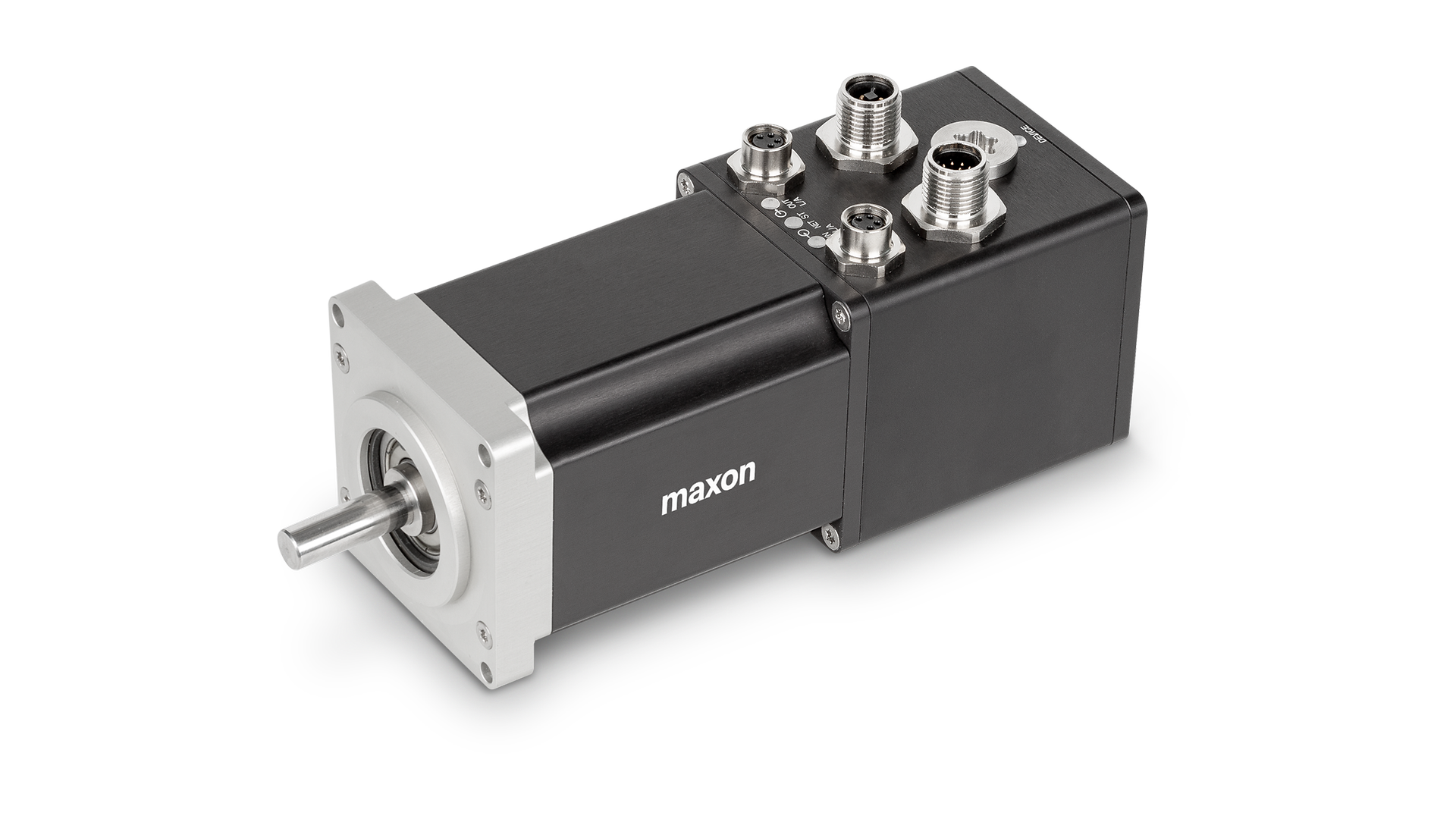

Piattaforma IDX



  • □ 56 ... 70 mm
  • fino a 8000 rpm
  • fino a 3750 mNm
Vai allo shop

Piattaforma EC frameless DT



  • ∅42 ... 90 mm
  • fino a 15`000 rpm
  • fino a 2840 mNm
Vai allo shop
Apri nella vista AR

Scoprite la tecnologia dei nostri riduttori in 3D e AR.

Massima potenza con un ingombro minimo.

Fate clic sull'immagine e spostate il puntatore tenendo premuto il pulsante del mouse per osservare il nostro riduttore strain wave da tutte le angolazioni. Per accedere alla visualizzazione AR basta scansionare il codice QR.




Apri nella vista AR:

I riduttori strain wave sono la soluzione perfetta dove sono richiesti precisione e affidabilità.

I riduttori strain wave rappresentano una soluzione tecnologicamente avanzata, che risulta indispensabile in numerose applicazioni ad alta precisione. Il loro funzionamento, basato sulla deformazione elastica della flexspline, consente di trasmettere i movimenti in modo estremamente preciso, efficiente e con giochi meccanici nulli.

La combinazione di alta precisione, compattezza e affidabilità rende i riduttori strain wave una scelta obbligata per le applicazioni più esigenti. In particolare, a chi cerca soluzioni per realizzare controlli precisi dei movimenti, i riduttori strain wave offrono una combinazione insuperabile di potenza, durata ed efficienza.
