Motores planos na forma de um kit sem moldura

Os motores utilizados na robótica devem ser leves e, ao mesmo tempo, fornecer um binário elevado para que os braços e as pinças se movam dinamicamente. É por este motivo que a maxon — especialista suíço em acionamentos — oferece uma nova solução: os testados e comprovados motores planos sem escovas como kits sem moldura. Este kit apresenta uma série de vantagens.

Uma solução adaptada à robótica

Nem sempre os motores DC podem ser idealmente integrados numa estrutura existente. Nas articulações dos robôs, por exemplo, o espaço e o peso são considerações prioritárias e as soluções padrão estão a atingir aos seus limites.

É por este motivo que o especialista em acionamentos maxon desenvolveu uma solução adaptada ao mercado robótico em crescimento: motores planos sem escovas (EC flat) como kits sem moldura. O rotor e o estator são fornecidos separadamente, sem rolamentos ou veio do motor, e apenas são ligados quando todos os componentes estão montados. Esta configuração compacta oferece o melhor de dois mundos: alta densidade de binário e volume reduzido ao mínimo.

Estes são também requisitos importantes nos setores médico, aeroespacial e da eletromobilidade, pelo que esta solução é ideal para essas áreas.

Compacto, mas com muito espaço para a passagem de cabos

Com diâmetros externos de apenas 43 a 90 mm, os motores planos sem escovas são extremamente compactos. Concebidos com um rotor externo, oferecem muito espaço interior para a passagem dos cabos. A maxon fornece-os com sensores de Hall para um controlo fácil.

Os engenheiros podem integrar facilmente os motores sem moldura maxon nas articulações dos robôs, uma vez que estes ocupam muito pouco espaço. Isto apresenta as seguintes vantagens:

• Elevado nível de integração na estrutura da máquina
• Elevados binários devido ao rotor externo multipolos
• Binário de retenção baixo
• Muito espaço disponível para a passagem de cabos
• Elevada capacidade de sobrecarga
• Equipado com sensores de Hall e sensores térmicos (NTC)


Se uma solução com motor sem moldura é possível ou não, depende da configuração específica. Os especialistas da maxon oferecem aconselhamento especializado aos clientes e a decisão é tomada em conjunto. Contacte-nos!

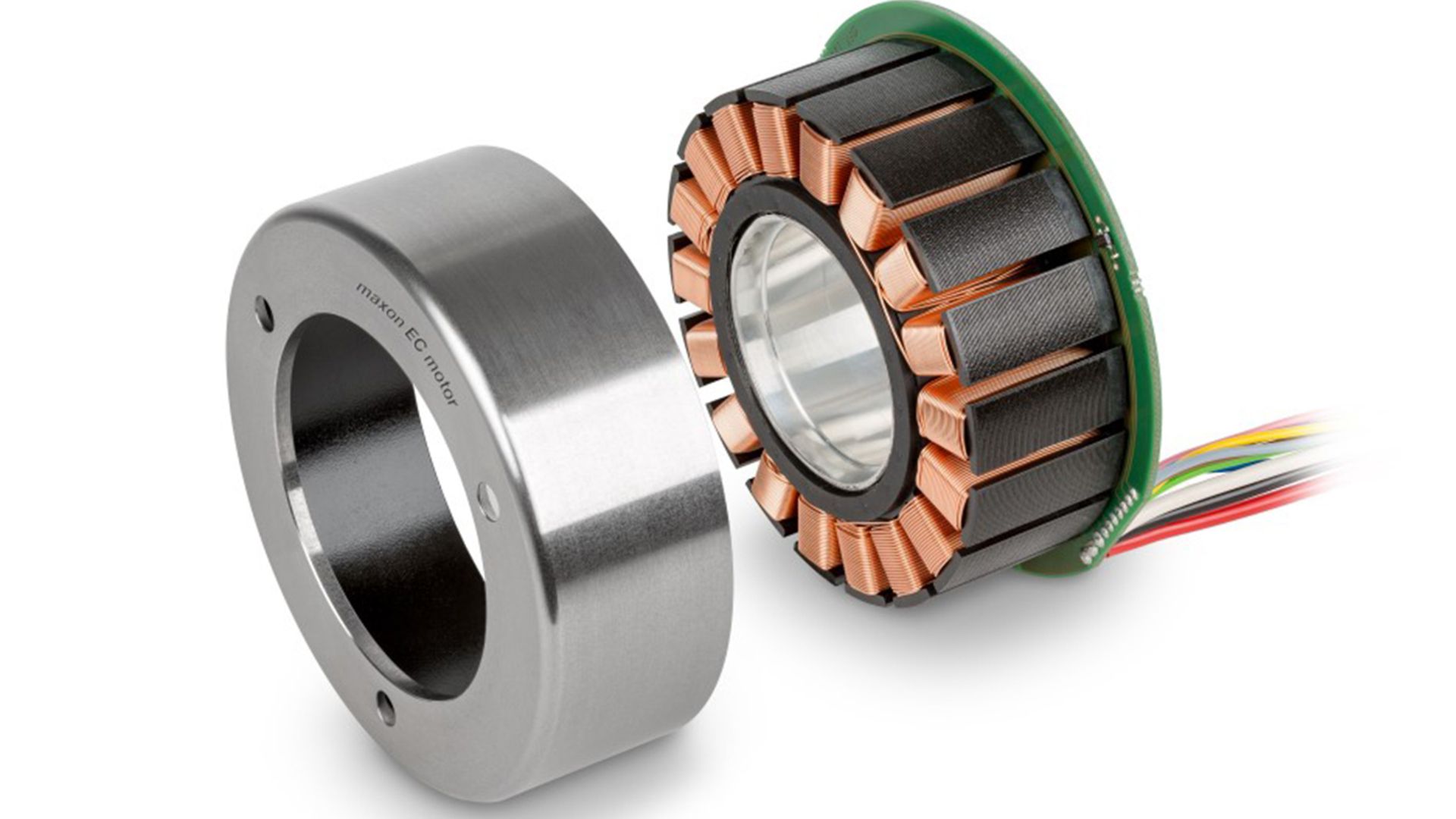

Versão sem moldura de um motor EC 90 flat sem escovas (90 W)

Pode encontrar as versões sem moldura dos nossos motores planos na loja online maxon.

Descubra também o EC 90 flat da maxon, agora disponível no catálogo MDP 48H.

Motores planos com desempenho melhorado

Novidade: a maxon aumentou a potência dos seus motores planos sem escovas (com diâmetros de 60 e 90 milímetros), com aumentos significativos de até 100%. Os acionamentos EC 60 flat e EC 90 flat estão agora disponíveis nas versões power-up — com rotor aberto ou com ventilador acoplado. Graças à otimização do arrefecimento do motor, o EC 60 flat fornece agora 200 W de potência, enquanto o EC 90 flat atinge 600 W.
