maxon | Controladores de corrente e velocidade
Operação simples, alto desempenho.
A linha de produtos ESCON2 e ESCON e os módulos DEC de 1 quadrante podem ser utilizados numa ampla variedade de sistemas de acionamento e oferecem uma relação preço/desempenho perfeita com uma utilização fácil.
Eficientes e dinâmicos.
Os nossos servocontroladores foram especificamente concebidos para motores DC e BLCD com potências de até 1800 W. Os controladores compactos de 4 quadrantes da gama ESCON2 e ESCON cumprem os mais elevados requisitos de desempenho e precisão de velocidade. Para tarefas mais simples de controlo de velocidade de motores BLDC com sensores Hall, oferecemos ainda servoamplificadores de 1 quadrante económicos de construção modular.
Controladores de corrente e velocidade da maxon: resumo dos aspetos mais importantes.
Os controladores de corrente e velocidade caracterizam-se pela sua facilidade de utilização e elevado desempenho. Oferecem funcionalidades e modos de operação abrangentes.
Para o ajudar a encontrar mais rapidamente o controlador certo, classificámos as nossas gamas de acordo com os parâmetros mais importantes.
 ESCON2 Nano 24/2809635 |  ESCON2 Micro 60/5809631 |  ESCON2 Module 60/30783722 |  ESCON2 Compact 60/30783734 |  ESCON Module 24/2466023 |  ESCON 36/2 DC403112 |  ESCON 36/3 EC414533 |  ESCON Module 50/4 EC-S446925 |  ESCON Module 50/5438725 |  ESCON Module 50/8532872 |  ESCON Module 50/8 HE586137 |  ESCON 50/5409510 |  ESCON 70/10422969 |  DEC Module 24/2367661 |  DEC Module 50/5380200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tensão de trabalho VCC (máx.) | 24 V | 60 V | 60 V | 60 V | 24 V | 36 V | 36 V | 50 V | 50 V | 50 V | 50 V | 50 V | 70 V | 24 V | 50 V |
| Corrente de saída (longa duração) Icont | 2 A | 5 A | 30 A | 30 A | 2 A | 2 A | 2.7 A | 4 A | 5 A | 8 A | 8 A | 5 A | 10 A | 2 A | 5 A |
| Frequência do relógio do estágio final | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 46.8 kHz | 46.8 kHz |
| Sistema de controlo de corrente PI | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | Não | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | Não | Não |
| Sistema de controlo da velocidade PI | 10 kHz | 10 kHz | 10 kHz | 10 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 0.25 kHz | 0.25 kHz |
| Sistema de controlo de posicionamento PID | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não |
| RS232 | Yes | Yes | Yes | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não |
| USB | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Não | Não |
| CANopen | Yes | Yes | Yes | Yes | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não |
| EtherCAT | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não | Não |
| Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | ||
| Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja | Ir para a loja |

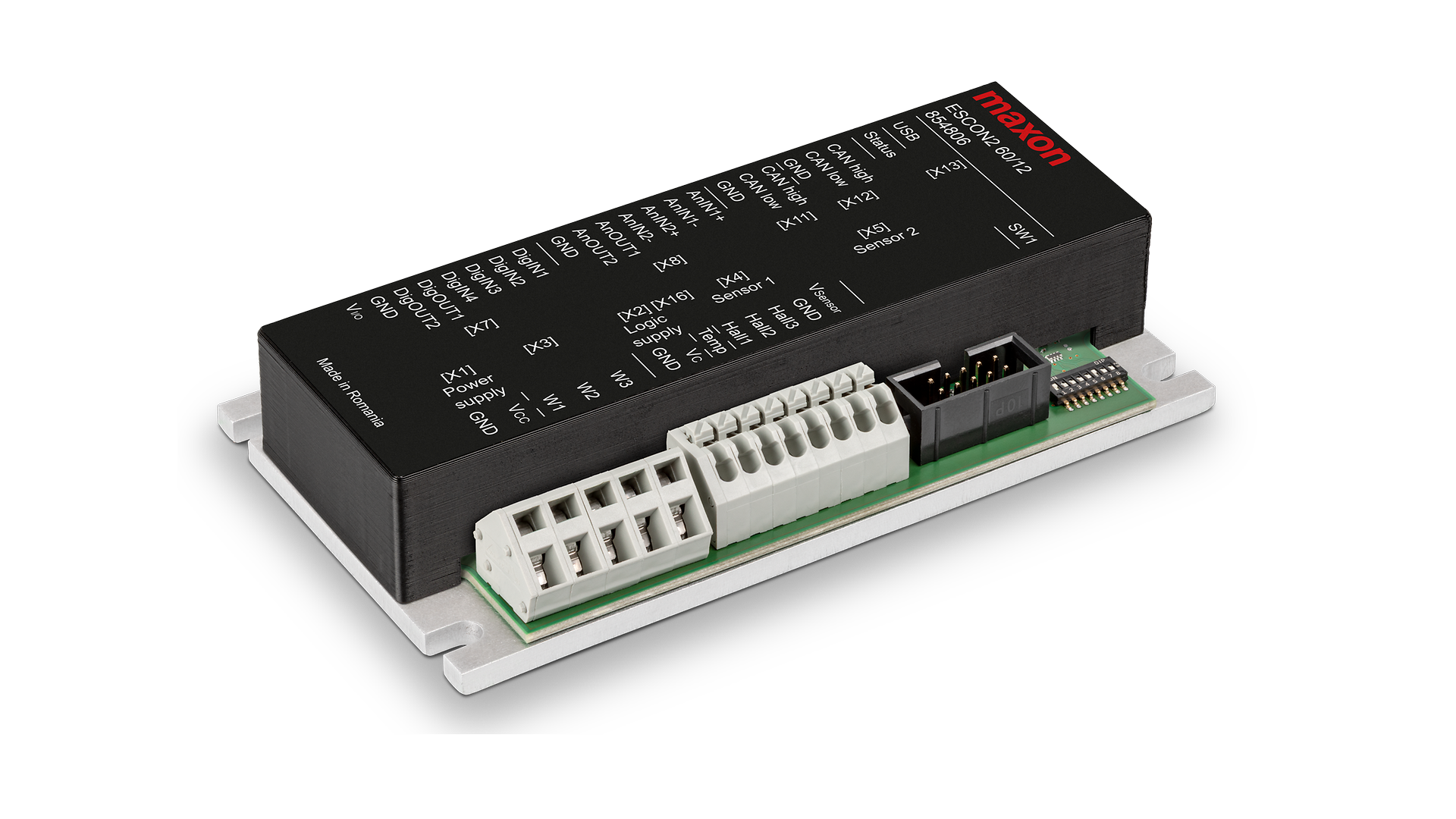

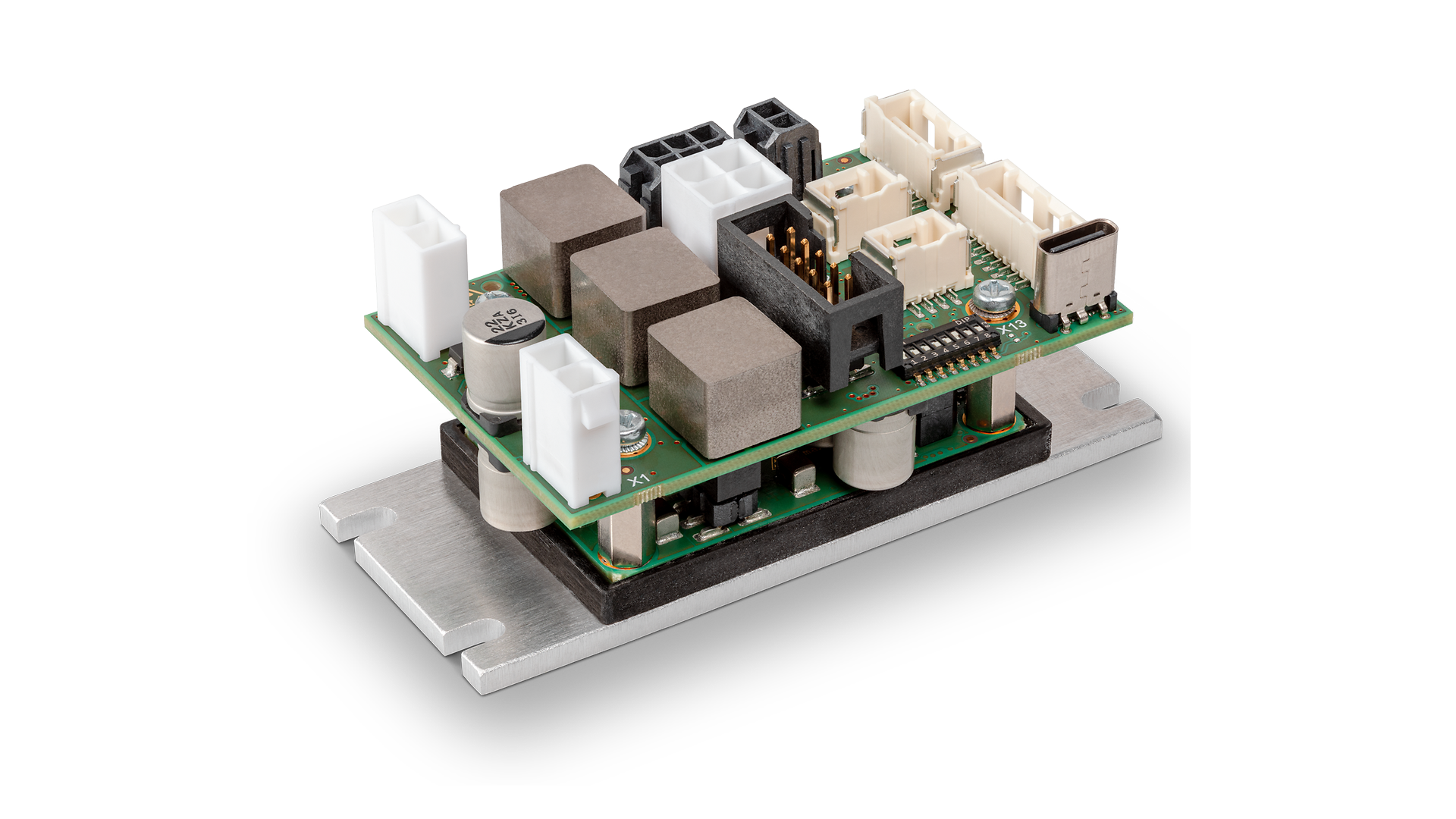

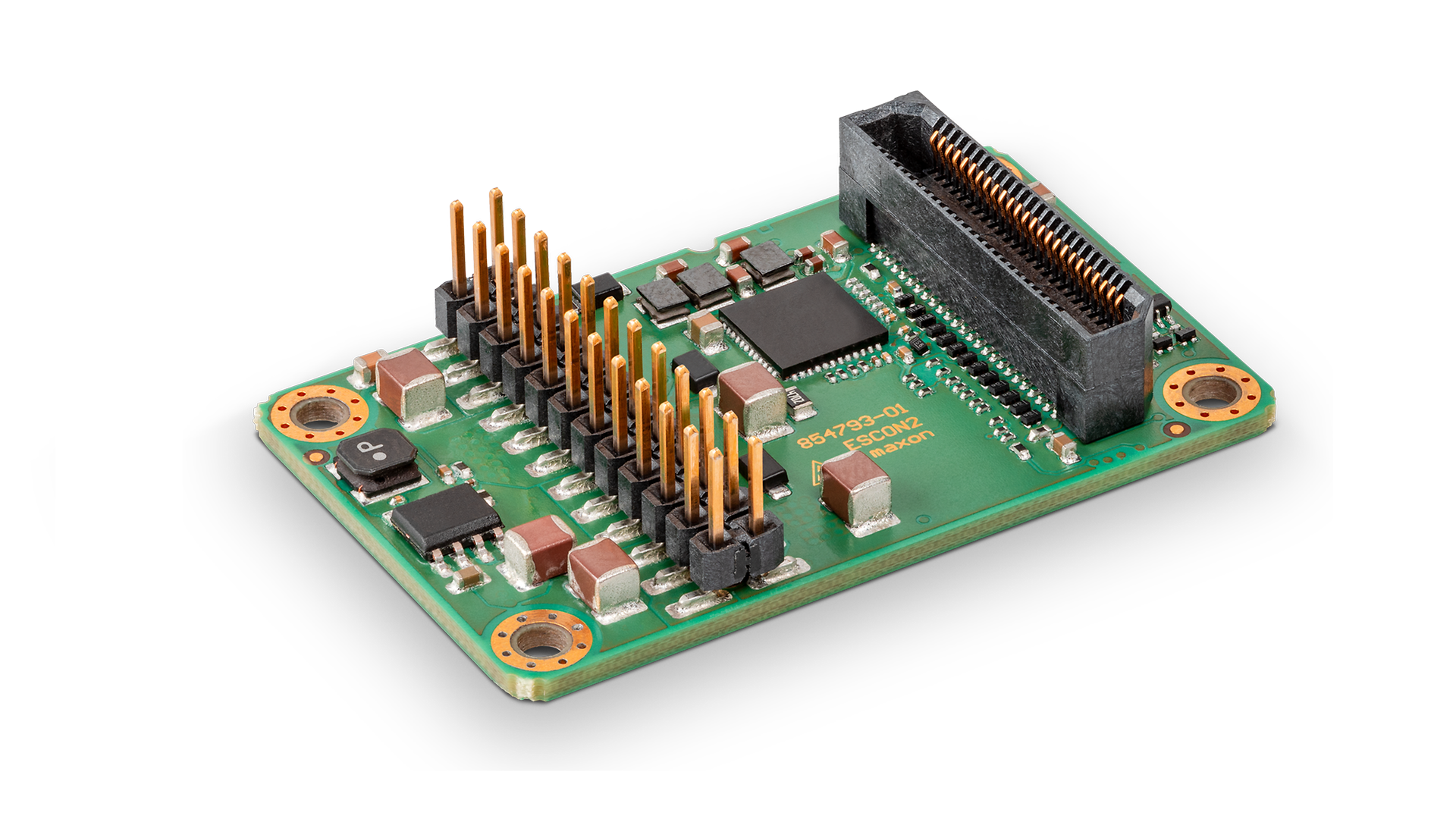

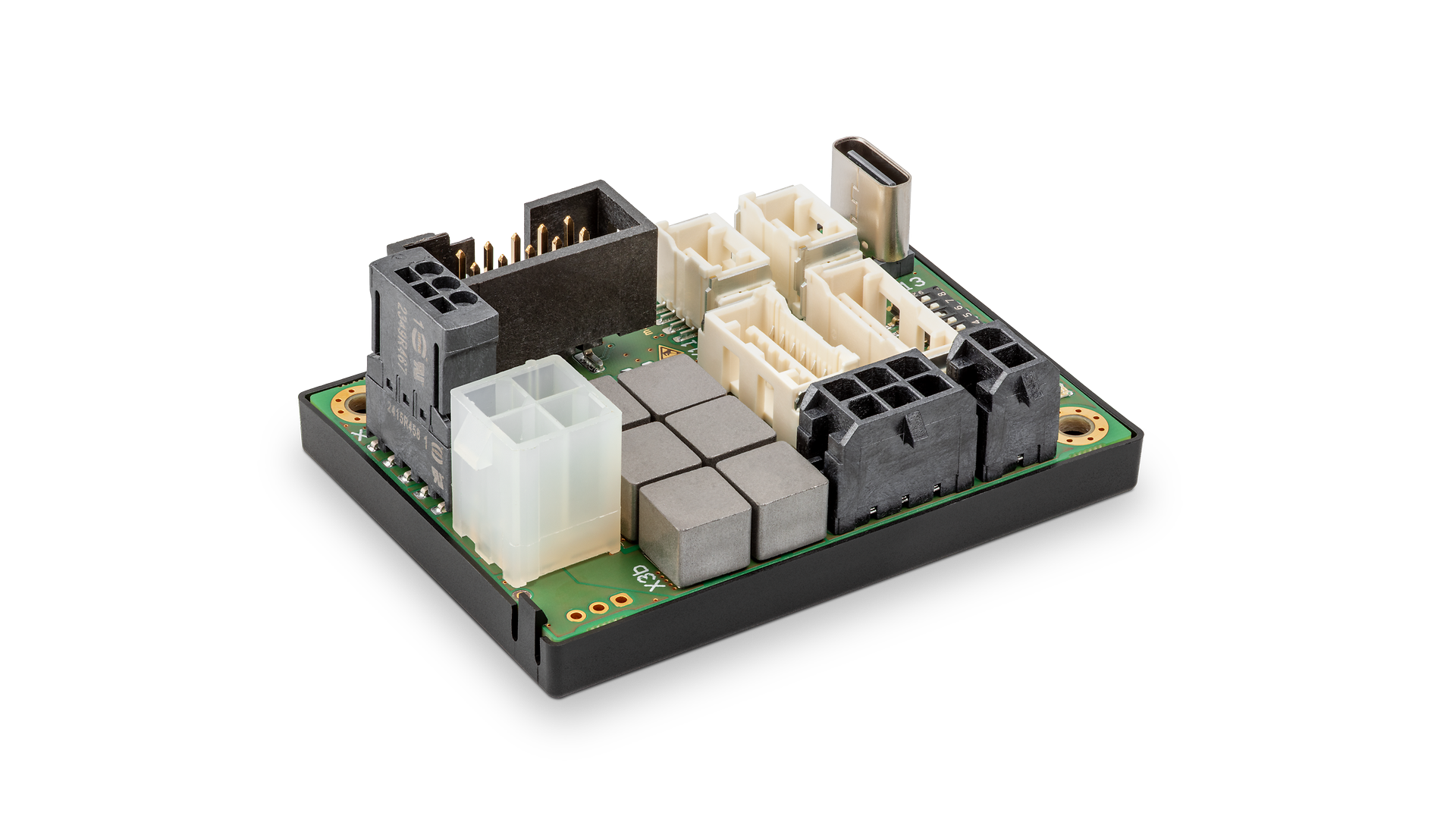

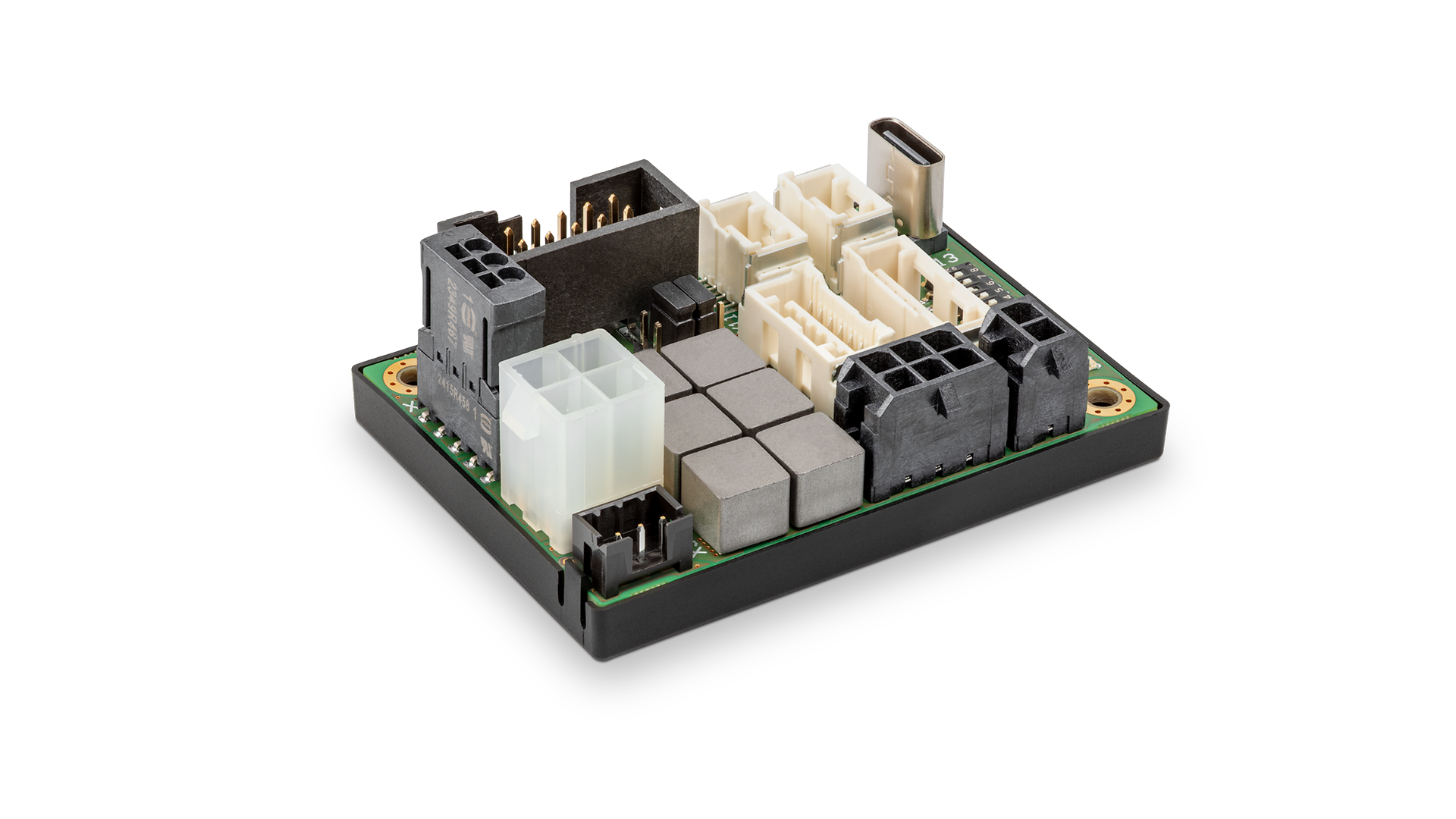

ESCON2
Controlo de velocidade de rotação e corrente na perfeição.
Servocontrolador PWM compacto e elevado desempenho de 4 quadrantes para o comando eficiente de motores DC e BLCD até 1800 watts de desempenho contínuo.
- Controlo
FOC (comutação sinusoidal) e Feed Forward para um controlo otimizado e eficiente - Mais modos de funcionamento:
Controlo de velocidade e controlo de corrente - Comando:
CANopen, interface em série assim como sinais analógicos e digitais - Configuração e diagnóstico:
Possibilidades e funções de E/S livremente configuráveis com o software Motion Studio - Segurança:
Proteção configurável contra sobrecorrente, sobreaquecimento, subtensão e sobretensão, transientes de tensão e curto-circuitos
Motion Studio
Software incluído.
Esta interface do utilizador gráfica, de desenvolvimento contínuo e intuitiva, dispõe de programas de assistência fáceis de utilizar e guiados por menus (os chamados “assistentes”) e ferramentas, podendo ser executada em qualquer PC Windows com uma interface USB. Assim, a configuração, o funcionamento e a análise dos sistemas de acionamento mais complexos nunca foram tão fáceis (apenas Windows 11 & 10).

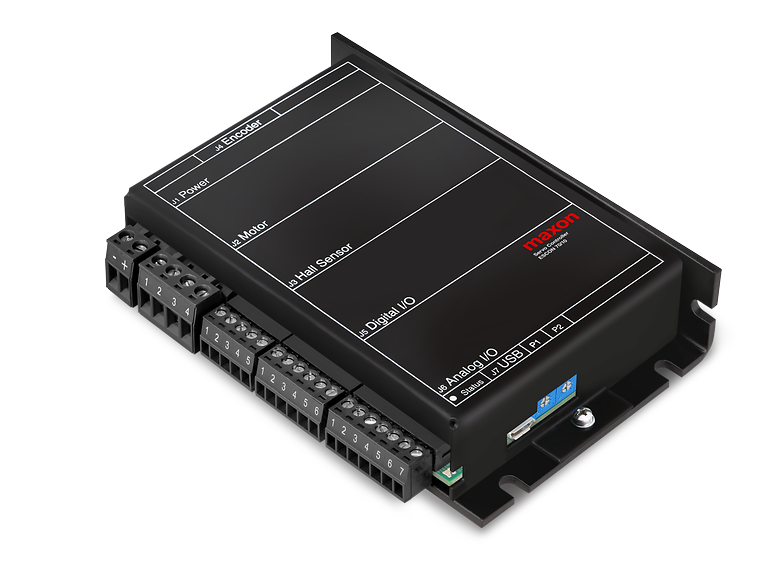

ESCON
Compacto e de elevado desempenho.
Servocontrolador PWM compacto e elevado desempenho de 4 quadrantes para o comando eficiente de motores DC e BLCD até 700 watts de desempenho contínuo.
- Mais modos de funcionamento:
Controlo de velocidade, definição de velocidade e controlo de corrente - Comando:
Sinais analógicos e digitais - Configuração e diagnóstico:
Possibilidades e funções de E/S livremente configuráveis com o software ESCON Studio - Segurança:
Proteção contra sobrecorrente, sobreaquecimento, subtensão e sobretensão, transientes de tensão e curto-circuitos
Amplificador EC de 1 quadrante
Ideal para o fácil controlo de velocidade.
Servocontroladores PWM de 1 quadrante económicos em construção modular para tarefas simples de controlo de velocidade de motores BLDC com sensores Hall de até 250 watts de desempenho contínuo.
- Excelente relação preço/desempenho
- Modos de funcionamento disponíveis:
Controlo de velocidade ou definição de velocidade - Comando:
Sinais analógicos e digitais - Configuração:
Ajustes fixos selecionáveis através de E/S - Segurança:
Proteção contra sobrecorrente (bloqueio), sobreaquecimento, assim como subtensão e sobretensão
