Disposições de enrolamento em Y vs. Delta

Embora a disposição do enrolamento não desempenhe um papel central na seleção do motor, é uma informação valiosa a ter em conta.

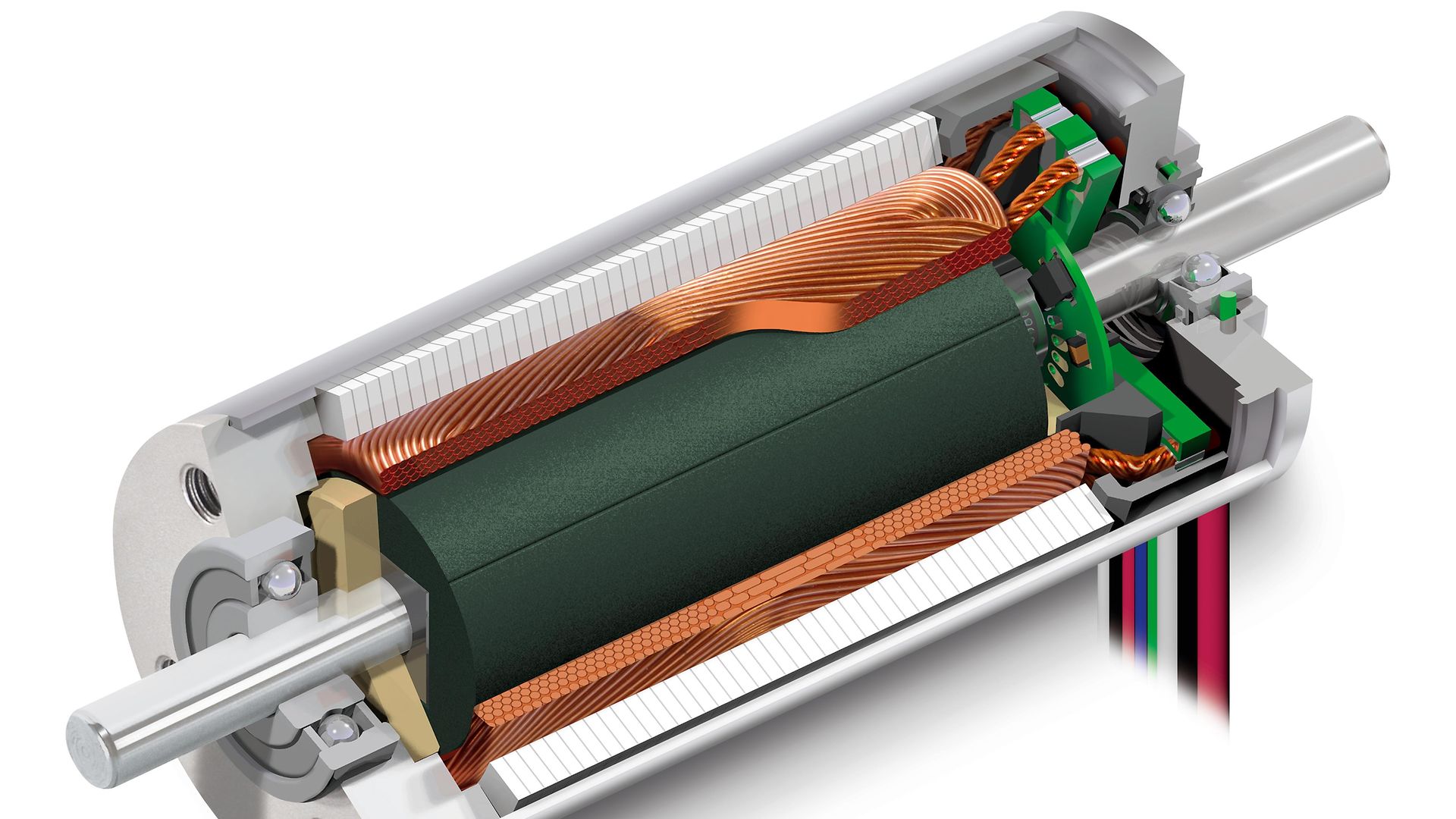

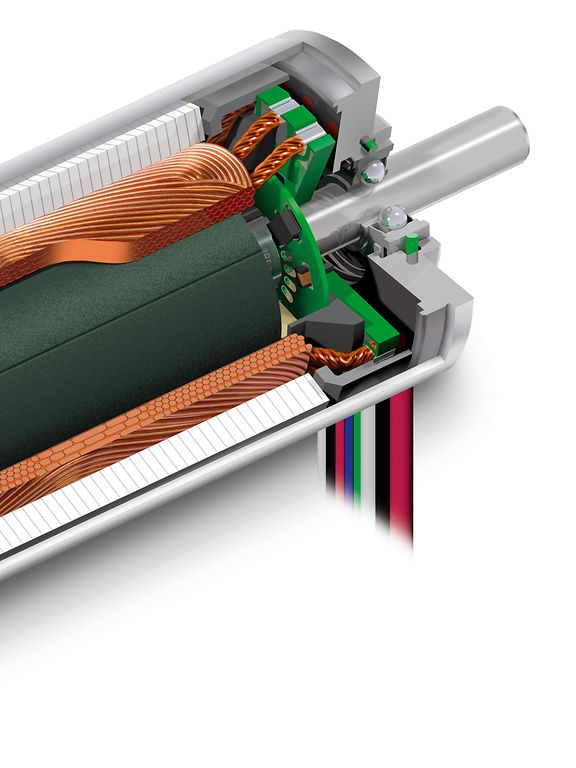

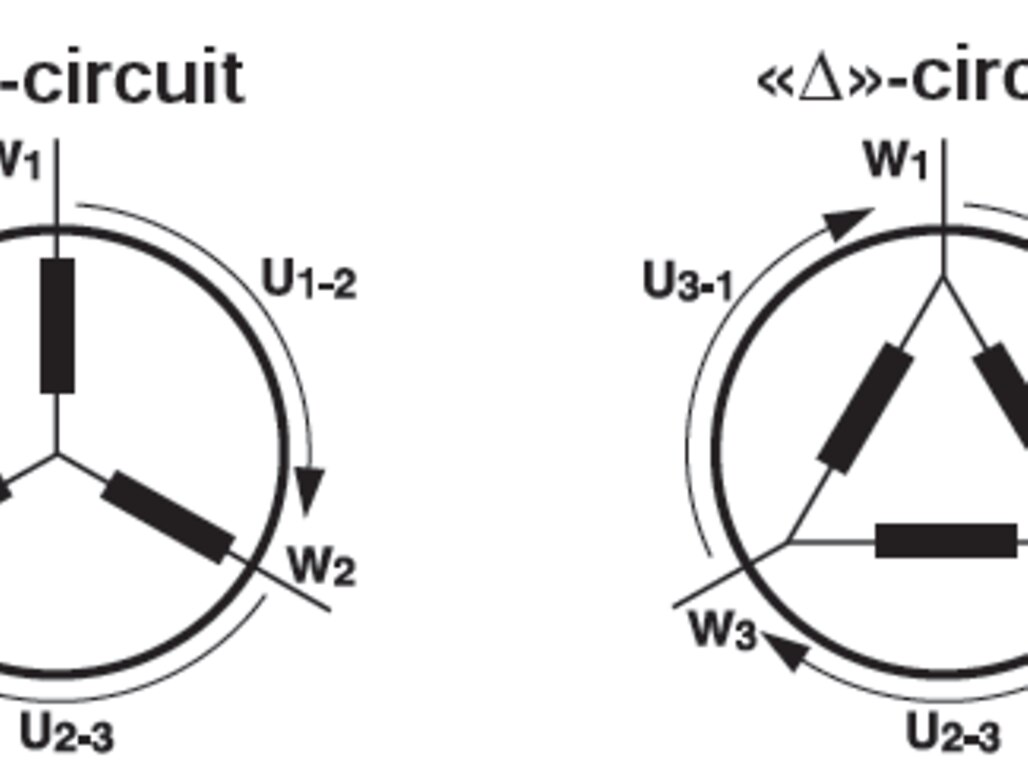

O enrolamento rômbico da maxon está dividido em três enrolamentos parciais, cada um desviado em 120°. Os enrolamentos parciais podem ser ligados de duas maneiras diferentes — “Y” ou “Δ”.

Quanto existe um circuito Δ, é recebida a tensão total aplicada em W1, W2, W3. Faz sentido que os circuitos Δ sejam tipicamente encontrados em motores com capacidades de alta velocidade.

Além disso, nos circuitos em Y, em vez de receber a tensão total aplicada, existe um efeito divisor de tensão em 2 enrolamentos devido ao ponto neutro. Os motores com este tipo de circuito têm geralmente constantes de velocidade baixas, mas constantes de binário mais elevadas. É possível encontrar este tipo de enrolamentos nos motores EC-Flat e EC-I da maxon.

Se estiver curioso sobre se o seu motor possui uma disposição de enrolamento em “Y” ou “Δ”, os Engenheiros de Vendas de todo o mundo estão disponíveis para quaisquer dúvidas.
