간단한 조작, 고성능.

맥슨 | 전류 및 속도 컨트롤러

ESCON2 및 ESCON 제품 라인과 1-Q DEC 모듈은 광범위한 드라이브 시스템에서 사용할 수 있고 간단한 조작으로 완벽한 가성비를 제공합니다.

효율적이고 역동적.

당사의 서보 컨트롤러는 연속 출력이 최대 1,800 W인 DC 및 BLCD 모터에 최적으로 설계되었습니다. ESCON2 및 ESCON 제품 라인의 소형 4-Q 컨트롤러는 성능 및 속도의 정확도에 대한 가장 높은 요구 사항을 충족시킵니다. 또한 당사는 홀 센서가 있는 BLDC 모터의 더 간단한 속도 제어를 위해 모듈식 구조의 저렴한 1-Q 서보 증폭기를 제공합니다.

맥슨의 전류 및 속도 컨트롤러: 핵심 사항 요약.

전류 및 속도 컨트롤러는 간단한 조작과 고성능을 특징으로 합니다. 그리고 포괄적인 기능과 작동 모드를 제공합니다.

적합한 컨트롤러를 더 빨리 찾을 수 있도록 당사의 프로그램 시리즈를 가장 중요한 매개변수에 따라 분류했습니다.

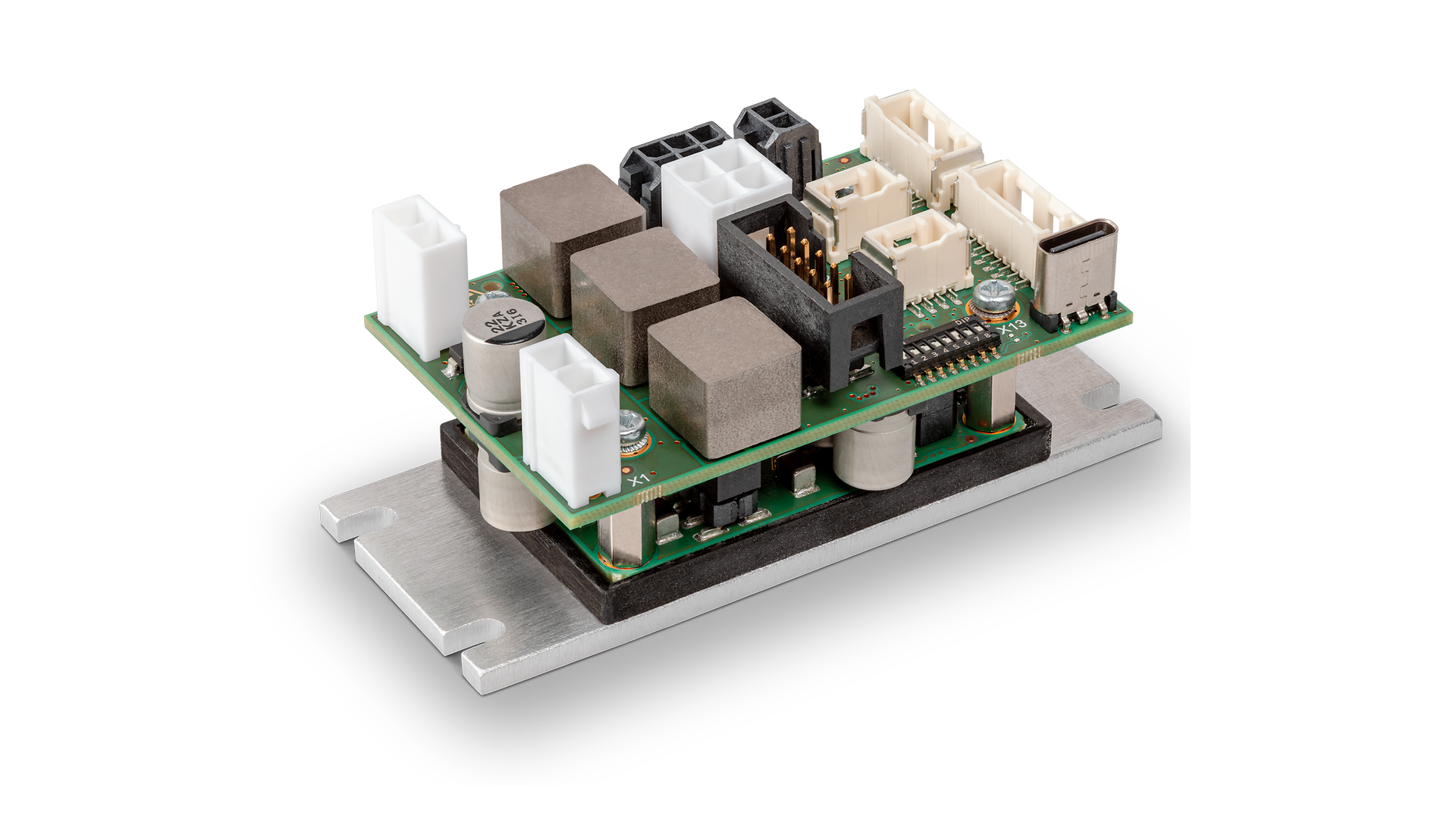

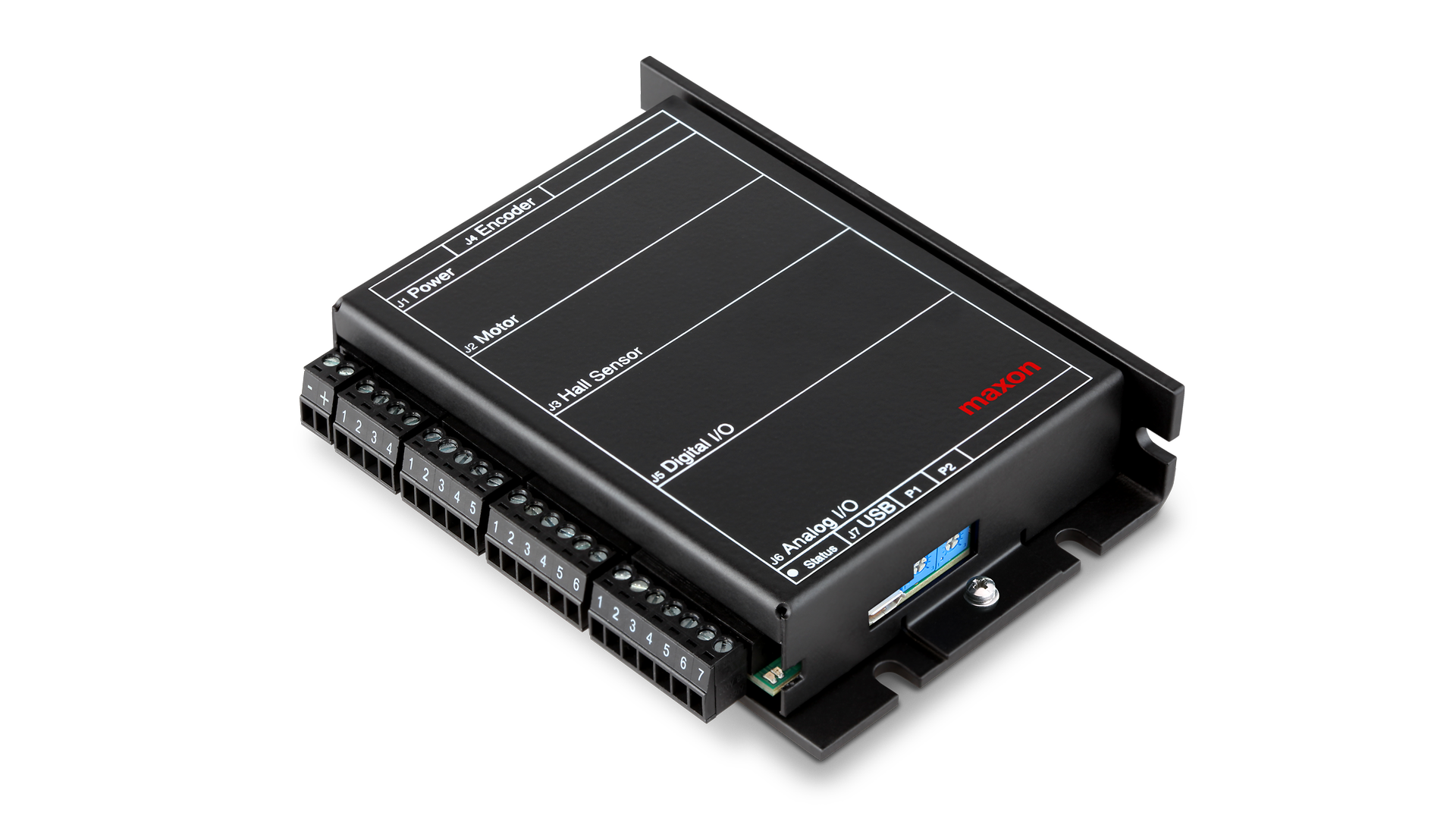

	ESCON2 Micro 60/5809631	ESCON2 Module 60/30783722	ESCON2 Compact 60/30783734	ESCON Module 24/2466023	ESCON 36/2 DC403112	ESCON 36/3 EC414533	ESCON Module 50/4 EC-S446925	ESCON Module 50/5438725	ESCON Module 50/8532872	ESCON Module 50/8 HE586137	ESCON 50/5409510	ESCON 70/10422969	DEC Module 24/2367661	DEC Module 50/5380200

Product comparison table - maxon controls
	ESCON2 Micro 60/5809631	ESCON2 Module 60/30783722	ESCON2 Compact 60/30783734	ESCON Module 24/2466023	ESCON 36/2 DC403112	ESCON 36/3 EC414533	ESCON Module 50/4 EC-S446925	ESCON Module 50/5438725	ESCON Module 50/8532872	ESCON Module 50/8 HE586137	ESCON 50/5409510	ESCON 70/10422969	DEC Module 24/2367661	DEC Module 50/5380200
동작 전압 VCC(최대)
동작 전압 VCC(최대)	60 V	60 V	60 V	24 V	36 V	36 V	50 V	50 V	50 V	50 V	50 V	70 V	24 V	50 V
연속 출력 전류 Icont
연속 출력 전류 Icont	5 A	30 A	30 A	2 A	2 A	2.7 A	4 A	5 A	8 A	8 A	5 A	10 A	2 A	5 A
출력단 클록 주파수
출력단 클록 주파수	50 kHz	50 kHz	50 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	46.8 kHz	46.8 kHz
PI 전류 컨트롤러
PI 전류 컨트롤러	50 kHz	50 kHz	50 kHz	53.6 kHz	53.6 kHz	53.6 kHz	아니오	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	53.6 kHz	아니오	아니오
PI 속도 컨트롤러
PI 속도 컨트롤러	10 kHz	10 kHz	10 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	5.36 kHz	0.25 kHz	0.25 kHz
PID 포지셔닝 컨트롤러
PID 포지셔닝 컨트롤러	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오
RS232
RS232	Yes	Yes	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오
USB
USB	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	Yes	아니오	아니오
CANopen
CANopen	Yes	Yes	Yes	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오
EtherCAT
EtherCAT	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오	아니오
Feature Chart
Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart	Feature Chart
	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동	샵으로 이동

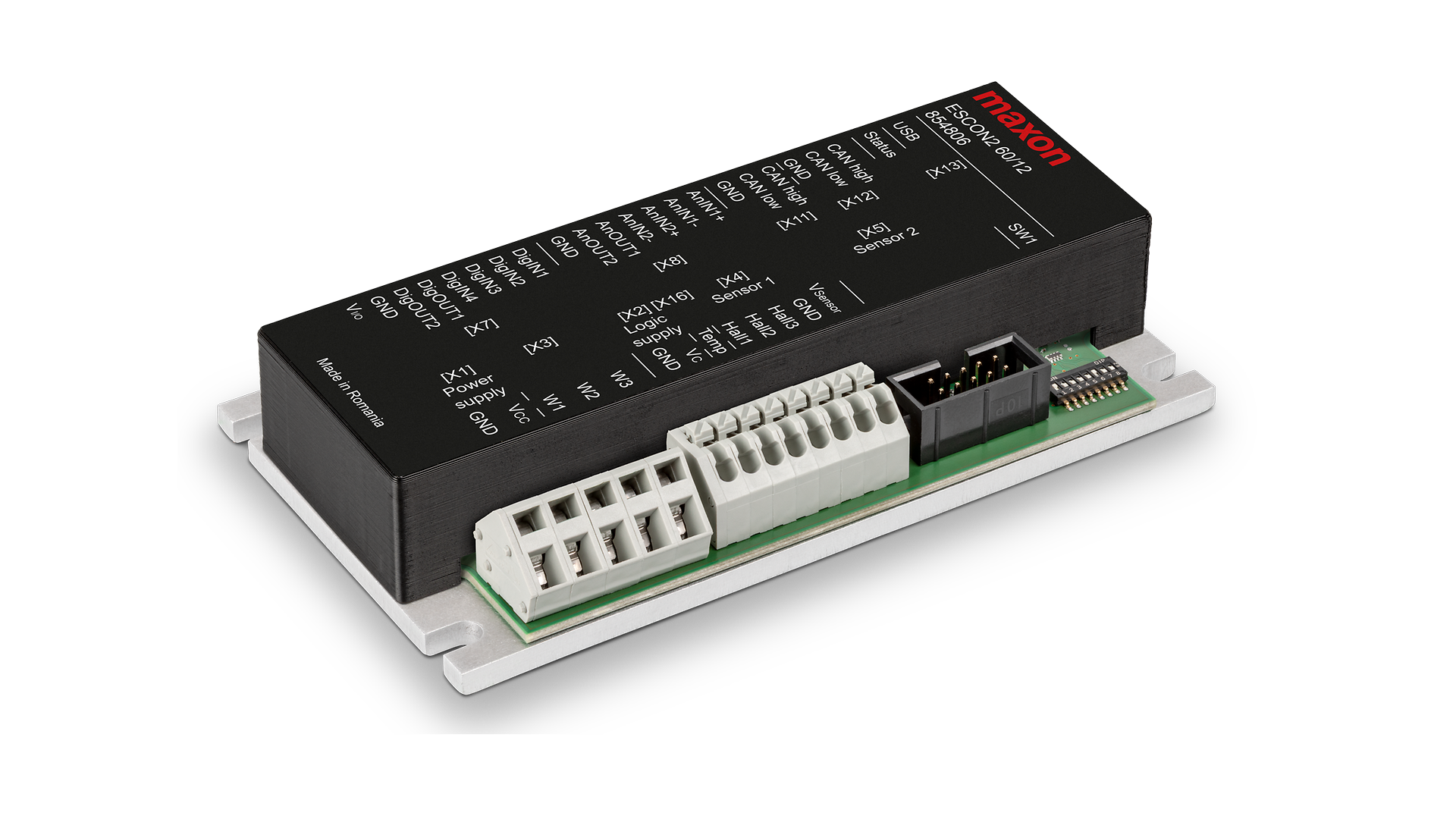

ESCON2

완벽한 전류 및 속도 조절.

연속 출력이 최대 1,800 W인 DC 및 BLCD 모터의 효율적인 제어를 위한 컴팩트하고 강력한 4-사분면의 PWM 서보 컨트롤러.

조절:
최적의 효율적인 조절을 위한 FOC(정현파 변조) 피드 포워드
다양한 작동 모드:
속도 컨트롤러 및 전류 컨트롤러
명령:
CANopen, 직렬 인터페이스, 아날로그 및 디지털 신호
구성 및 진단:
Motion Studio 소프트웨어로 자유로운 구성이 가능한 I/O 기능 및 옵션
안전:
과전류, 과열, 저전압 및 과전압, 과도 전압 및 단락에 대해 구성할 수 있는 보호 장치

샵으로 이동

Motion Studio

소프트웨어 포함.

직관적인 고급 그래픽 사용자 인터페이스에는 다루기 쉬운 메뉴 기반 지원 프로그램(소위 마법사)과 도구가 있으며 USB 인터페이스가 있는 모든 Windows PC에서 실행할 수 있습니다. 이를 통해 극히 복잡한 드라이브 시스템도 지금까지 있었던 어떤 시스템보다 더 간편하게 구성하고 운전하며 분석할 수 있습니다(Windows 11 & 10 전용).

참고: ESCON2 Micro 60/5용(품목 번호: 809631), Motion Studio 구성에 대한 문서 및 펌웨어 파일은 아직 설치 패키지에 포함되어 있지 않으므로 온라인 샵에서 다운로드해야 합니다.

다운로드로 이동
