Capteurs
Précis et à haute résolution.
Afin de pouvoir proposer des solutions pour un grand nombre d'applications de différents secteurs d'activité, maxon produit des codeurs magnétiques, optiques et inductifs, ainsi que des génératrices DC et des resolvers.
Capteurs maxon: L'essentiel en un coup d'œil.
Les codeurs, génératrices DC et resolvers maxon offrent une grande précision et des signaux de haute résolution. Vous pouvez acheter les capteurs uniquement en tant que composants d'une combinaison. Les capteurs sont installés le plus souvent sur des moteurs à arbre traversant, pour des raisons de résonance. Le montage du codeur dépend du moteur concerné et est effectué à l'usine.
Nous avons organisé cette gamme de produits selon les principaux paramètres pour que vous puissiez trouver facilement le capteur approprié.
| ENX MAG4 ... 10 mm | ENX GAMA10 / 13 mm | ENX QUAD10 mm | ENX EASY10 / 16 mm | ENX EASY INT13 ... 22 mm | ENX EMT22 mm | TSX MAG40 mm | TSX RIO40 mm | Codeur EASY16 mm | Codeur MR8 ... 25 mm | ENX RIO16 mm | Codeur OPT8 mm | Codeur Rio16 mm | Codeur Enc, AEDL, HED, 22 ... 70 mm | Codeur MILE45 ... 90 mm | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Action type | Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | Magnétique | Optique | Magnétique | Magnétique | Optique | Optique | Optique | Optique | Inductif |
| Configurable | Yes | Yes | Yes | Yes | Yes | Yes | No | No | No | No | No | No | No | No | No |
| Signal type | Incrémental | Incrémental | Incrémental | Incrémental / absolu | Incrémental / absolu | Absolu | Incrémental | Absolu & Incrémental | Incrémental / absolu | Incrémental | Incrémental | Incrémental | Incrémental | Incrémental | Incrémental / absolu |
| Resolution | 1 ... 256 Imp | 12 ... 16 Imp | 1 Imp | 1 ... 1024 Imp / 4096 pas | 1 ... 1024 Imp / 4096 pas | 17 bits et 65 536 tours | 1792...2560 Imp | 524 288 Imp / 21 bit | 128 ... 1024 Imp / 4096 pas | 16 ... 1014 Imp | 512 ... 65 536 Imp | 50 Imp | 1024 ... 32 768 Imp | 100 ... 5000 Imp | 256 ... 6400 Imp |
| For motor type | DC / EC | DC | DC | DC | EC | DC / EC | EC-i ou frameless DT | EC-i | EC | DC | DC | DC | EC | DC / EC | EC (flat) |
| Integrated in the motor | Yes | Yes | No | No | No | No | No | No | No | Yes | No | No | No | No | Yes |
| Size | 4 ... 10 mm | 10 / 13 mm | 10 mm | 10 / 16 mm | 13 ... 22 mm | 22 mm | 40 mm | 40 mm | 16 mm | 8 ... 25 mm | 16 mm | 8 mm | 16 mm | 22 ... 70 mm | 45 ... 90 mm |
| Additional property | No | Résistant aux radiations | No | No | Stérilisable | Multiturn et sans batterie | Arbre creux, versions fermées et ouvertes | Non | No | No | No | No | No | No | No |
| Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique |
Encoder
Codeurs magnétiques.
Avec les codeurs magnétiques, un aimant permanent est positionné sur l'arbre du moteur en rotation. Les capteurs situés dans le stator saisissent les variations du flux magnétique. Les signaux sont analysés dans le codeur puis transmis à la commande sous forme d'impulsions.
- Construction compacte
- Codeur à 2 ou 3 canaux
- Bon rapport prix/performances
- Insensibles à l'encrassement
- Disponibles également comme codeur absolu
- Disponibles entre autres comme modèle résistant aux rayonnements, stérilisable ou magnétorésistif
- Configurables en ligne
Encoder

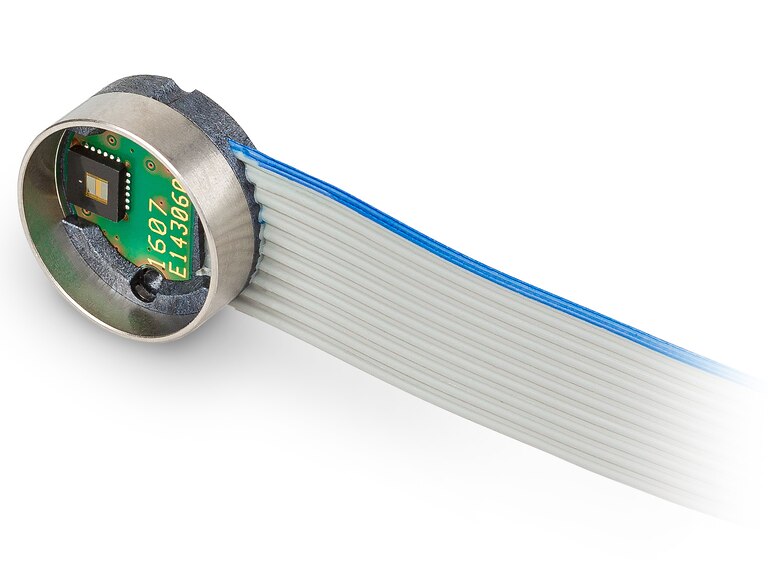

Codeurs optiques.
Avec les codeurs optiques, une LED envoie un signal lumineux à travers la trame fine d'une roue codeuse ou sur un réflecteur tramé (avec le codeur maxon RIO). Le récepteur fixé sur l'arbre moteur convertit les signaux clairs-foncés en des courants électriques correspondants qui sont ensuite amplifiés dans l'électronique associée puis transformés en impulsions.
- Codeur incrémental numérique
- Codeur à 2 ou 3 canaux
- Résolution maximum possible
- Résistants aux perturbations magnétiques
- Codeur à monter AEDL: Jusqu'à 5000 impulsions
- Codeurs à monter HEDL et HEDS avec Line Driver RS422
- Configurables en ligne
Encoder
Codeurs inductifs.
Avec un codeur inducteur maxon MILE, le transformateur transmet un champ alternatif à radiofréquences à travers un disque en cuivre structuré, dont il sort modulé par angles. Ce codeur est un complément parfait aux moteurs maxon EC flat.
- Intégrés dans le moteur
- Codeur incrémental numérique
- Codeur à 2 canaux
- Résistants à l'encrassement
- Résistants aux perturbations magnétiques et électriques
- Vitesses élevées possibles
Resolver
Resolver.
Le resolver est configuré en rapport exact avec le champ magnétique du rotor du moteur. Une tension alternative à radiofréquences (10 kHz) est transmise au rotor par transformation. Lors de la transformation en retour sur deux bobines de stator, le signal est modulé par le biais du sinus ou du cosinus de l'angle de rotation. Cela permet de déterminer la position du rotor des moteurs DC avec précision.
- Robuste, destiné aux applications industrielles
- Longue durée de vie
- Aucune usure mécanique
- Transmission de signal sans perturbation sur des distances importantes
- Aucun matériel électronique sensible
- Analyse spéciale du signal requise
DC Tacho
Génératrice DC.
maxon propose une génératrice DC montée sur l'arbre pour les combinaisons de moteur et de génératrice. Adapté pour détecter le sens de rotation avec un signal de vitesse analogique.
- Balais en métal précieux: Tension continue émise proportionnelle à la vitesse
- Aimant AINiCo pour une grande stabilité du signal en cas de fluctuations de température
- Sans paliers supplémentaires de la génératrice, aucun couple de friction supplémentaire
- Aucun couplage, fréquence de résonance mécanique élevée
