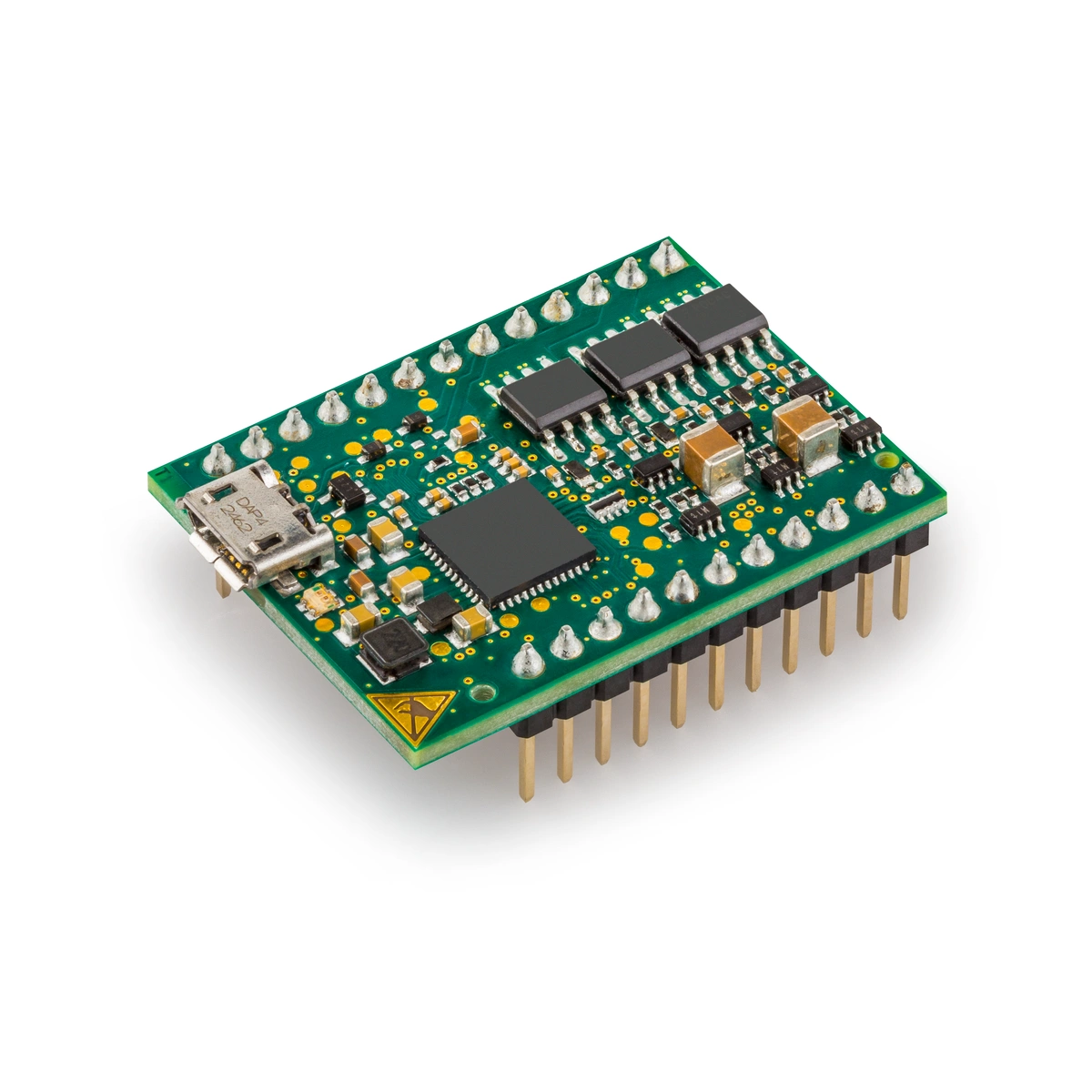

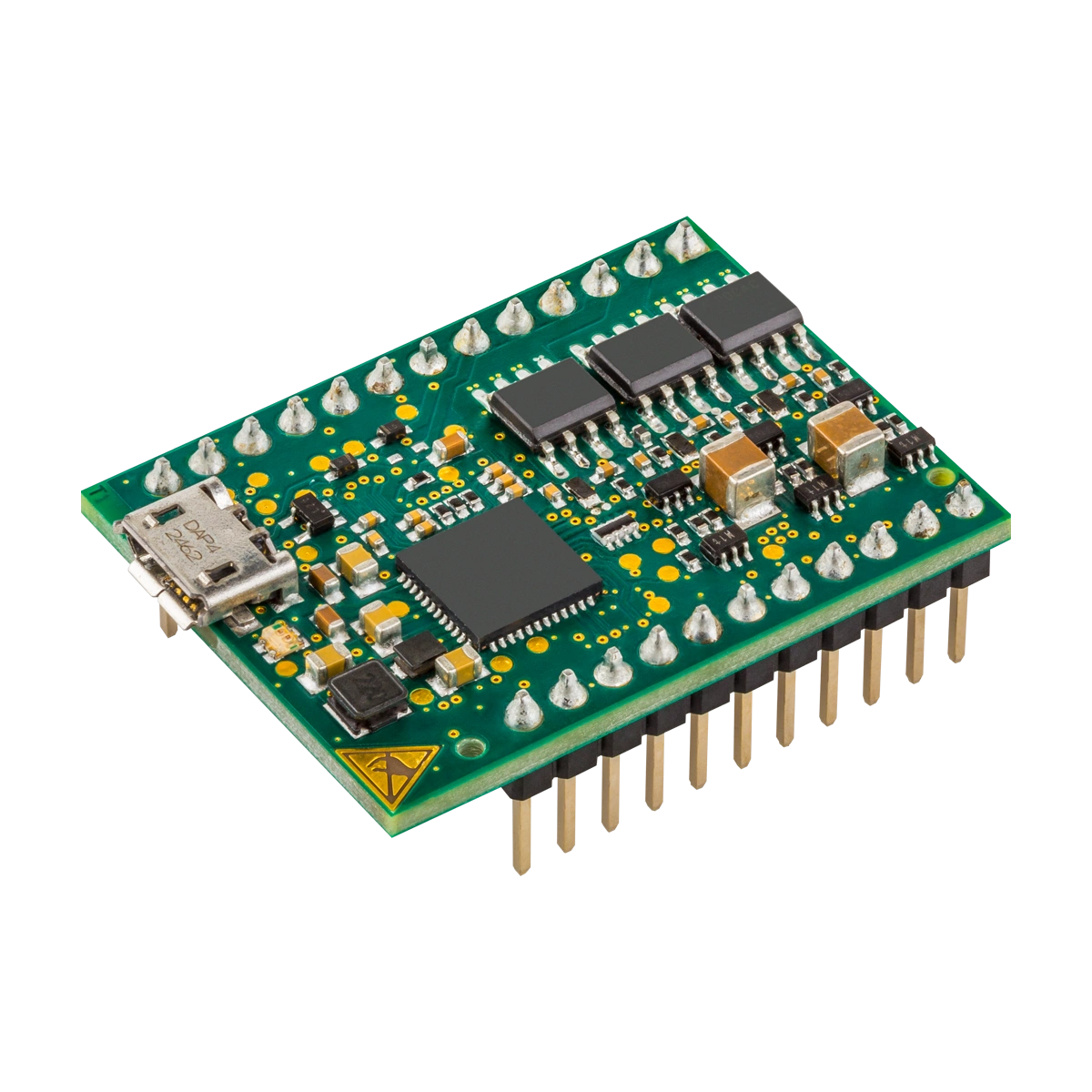

Servo Controller ESCON Module 24/2

Steuerung

Servo Controller ESCON Module 24/2

466023 – parametrisierbar, 10–24 VDC, 2 A

Preis pro StückCHF 92.80

Kombination starten / Zubehör ergänzen
Haben Sie Fragen zur Lieferung?

Motor

DC-Motoren bis
48.0 W
EC-Motoren bis
48.0 W

Sensor

kein Sensor (DC-Motoren)
ja
DC-Tacho
ja
Digitaler Inkremental-Encoder (2-Kanal, single ended)
ja
Digitaler Inkremental-Encoder (2-Kanal, differentiell)
ja
Digitaler Inkremental-Encoder (3-Kanal, differentiell)
ja
Digitale Hall-Sensoren (EC-Motoren)
ja

Betriebsarten

Stromregler
Ja
Drehzahlsteller
ja
Drehzahlregler
ja

Elektrische Daten

Betriebsspannung Vcc (min.)
10 V
Betriebsspannung Vcc (max.)
24 V
Max. Ausgangsspannung (Faktor * Vcc)
0.98
Max. Ausgangsstrom Imax
6 A
Max. Dauer des max. Ausgangsstroms Imax
4.0 s
Ausgangsstrom dauernd Icont
2 A
Taktfrequenz der Endstufe
53.6 kHz
Abtastfreuquenz PI Stromregler
53.6 kHz
Abtastfreuquenz PI Drehzahlregler
5.36 kHz
Max. Wirkungsgrad
92.0 %
Max. Drehzahl (DC-Motoren)
150000.0 min⁻¹
Max. Drehzahl (1 Polpaar) Blockkommutierung
150000.0 min⁻¹

Eingänge

Hall-Sensor-Signale
H1, H2, H3
Encoder-Signale
A, A\, B, B\
Max. Encoder Eingangsfrequenz
1.0 MHz
Digitale Eingänge
2.0
Funktionen der digitalen Eingänge
Freigabe, Freigabe CW, Freigabe CCW, Freigabe CW+CCW, Freigabe+Drehrichtung, Stopp, PWM-Sollwert, RC Servo Sollwert, Fixer Sollwert
Analoge Eingänge
2.0
Auflösung, Bereich, Schaltung
12-bit, -10…+10V, differentiell
Funktionen der Eingänge
Sollwert, Strombegrenzung, Offset, Drehzahlrampe

Ausgänge

Digitale Ausgänge
2.0
Funktionen der digitalen Ausgänge
Bereit, Drehzahl-Komperator, Strom-Komperator, Kommutierungs-Frequenz
Analoge Ausgänge
2.0
Auflösung, Bereich
12-bit, -4…+4V
Funktionen der analogen Ausgänge
Strom-Monitor, Drehzahl-Monitor, Temperatur, Fixer Wert

Spannungsausgänge

Hall-Sensor-Versorgungsspannung
+5 VDC, max. 30 mA
Encoder-Versorgungsspannung
+5 VDC, max. 70 mA
Hilfs-Ausgangsspannung
+5 VDC, max. 10 mA

Schnittstellen

USB (Full Speed)
Ja

Anzeige

Statusanzeige Bereit
grüne LED
Statusanzeige Fehler
rote LED

Schutzfunktion

Schutzfunktionen
Strombegrenzung, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung

Umgebungsbedingungen

Temperatur – Betrieb (min.)
-30.0 °C
Temperatur – Betrieb (max.)
60.0 °C
Temperatur – Erweitert
+60…+80 °C, Derating: -0.1 A/°C
Temperatur – Lagerung (min.)
-40.0 °C
Temperatur – Lagerung (max.)
85.0 °C
Luftfeuchtigkeit (nicht kondensierend) (min.)
5.0 %
Luftfeuchtigkeit (nicht kondensierend) (max.)
90.0 %

Mechanische Daten

Gewicht der Steuerung
7.0 g
Abmessung (Länge)
35.6 mm
Abmessung (Breite)
26.7 mm
Abmessung (Höhe)
12.7 mm
Befestigung
steckbar in Buchsenleiste RM 2.54 mm

Software

Installationsprogramm
ESCON Setup
Grafische Benutzeroberfläche
ESCON Studio
Betriebssystem
Windows 10, 8, 7, Windows XP SP3
Sie haben technische Fragen?

Beschreibung

Das ESCON Module 24/2 ist ein kompakter, leistungsstarker 4-Quadranten PWM-Servokontroller zur effizienten Ansteuerung von bürstenbehafteten DC-Motoren und bürstenlosen EC-Motoren bis ca. 48 Watt.

Die verfügbaren Betriebsmodi – Drehzahlregler, Drehzahlsteller und Stromregler – genügen höchsten Anforderungen. Das ESCON Module 24/2 ist ausgelegt, um über einen analogen Sollwert kommandiert zu werden. Es verfügt über umfangreiche Funktionalitäten mit digitalen und analogen Ein- und Ausgängen.
Das miniaturisierte OEM-Einsteckmodul lässt sich nahtlos in komplexe Kundenapplikationen integrieren.

Für die Erstinbetriebnahme steht ein geeignetes Motherboard zur Verfügung.

Das Gerät wird über die USB-Schnittstelle mittels der graphischen Benutzeroberfläche «ESCON Studio» für Windows PCs konfiguriert.
