Servo Controller ESCON Module 50/4

Steuerung

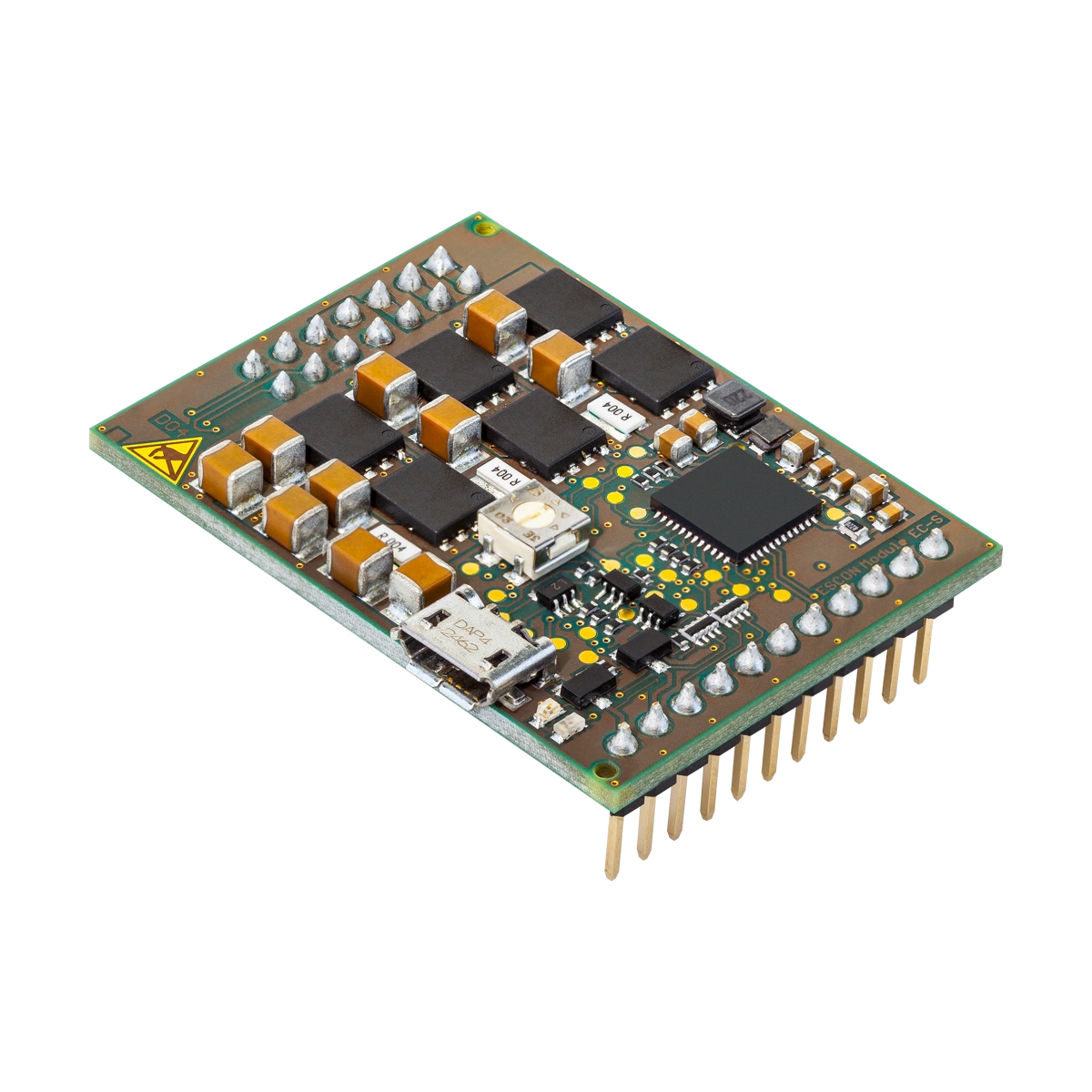

Servo Controller ESCON Module 50/4

446925 – parametrisierbar, EC-S, 10–50 VDC, 4 A, für sensorlose EC-Motoren

Preis pro StückCHF 148.80

Kombination starten / Zubehör ergänzen
Haben Sie Fragen zur Lieferung?

Beschreibung

Das ESCON Module 50/4 EC-S ist ein kompakter, leistungsstarker 4-Quadranten PWM-Servokontroller zur effizienten Ansteuerung von bürstenlosen, sensorlosen EC-Motoren ohne Hall-Sensoren bis ca. 200 Watt.

Die verfügbaren Betriebsmodi – Drehzahlregler und Drehzahlsteller – genügen höchsten Anforderungen. Das ESCON Module 50/4 EC-S ist ausgelegt, um über einen analogen Sollwert kommandiert zu werden. Es verfügt über umfangreiche Funktionalitäten mit digitalen und analogen Ein- und Ausgängen. Das miniaturisierte OEM-Einsteckmodul lässt sich nahtlos in komplexe Kundenapplikationen integrieren.

Für die Erstinbetriebnahme steht ein geeignetes Motherboard zur Verfügung.

Das Gerät wird über die USB-Schnittstelle mittels der graphischen Benutzeroberfläche «ESCON Studio» für Windows PCs konfiguriert.

Motor

EC-Motoren bis
200 W

Sensor

Sensorlos (EC-Motoren)
ja

Betriebsarten

Drehzahlsteller
ja
Drehzahlregler
ja

Elektrische Daten

Betriebsspannung Vcc (min.)
10 V
Betriebsspannung Vcc (max.)
50 V
Max. Ausgangsspannung (Faktor * Vcc)
0.96
Max. Ausgangsstrom Imax
12 A
Max. Dauer des max. Ausgangsstroms Imax
30 s
Ausgangsstrom dauernd Icont
4 A
Taktfrequenz der Endstufe
53.6 kHz
Abtastfreuquenz PI Drehzahlregler
5.36 kHz
Max. Wirkungsgrad
97 %
Interne Motordrossel pro Phase
0 µH

Eingänge

Digitale Eingänge
2
Funktionen der digitalen Eingänge
Freigabe, Freigabe CW, Freigabe CCW, Freigabe CW+CCW, Freigabe+Drehrichtung, Stopp, PWM-Sollwert, RC Servo Sollwert, Fixer Sollwert
Analoge Eingänge
2
Auflösung, Bereich, Schaltung
12-bit, -10…+10V, differentiell
Funktionen der Eingänge
Sollwert, Strombegrenzung, Offset, Drehzahlrampe
Potentiometer
1
Funktionen der Potentiometer
Sollwert, Strombegrenzung, Offset, Drehzahlrampe, Verstärkung, IxR-Faktor

Ausgänge

Digitale Ausgänge
2
Funktionen der digitalen Ausgänge
Bereit, Drehzahl-Komperator, Strom-Komperator, Kommutierungs-Frequenz
Analoge Ausgänge
2
Auflösung, Bereich
12-bit, -4…+4V
Funktionen der analogen Ausgänge
Strom-Monitor, Drehzahl-Monitor, Temperatur, Fixer Wert

Spannungsausgänge

Hilfs-Ausgangsspannung
5

Schnittstellen

USB (Full Speed)
Ja

Anzeige

Statusanzeige Bereit
grüne LED
Statusanzeige Fehler
rote LED

Schutzfunktion

Schutzfunktionen
Strombegrenzung, Anlaufschutz, Überstrom, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung

Umgebungsbedingungen

Temperatur – Betrieb (min.)
-30 °C
Temperatur – Betrieb (max.)
45 °C
Temperatur – Erweitert
+45…+65°C, Derating: -0.200 A/°C
Temperatur – Lagerung (min.)
-40 °C
Temperatur – Lagerung (max.)
85 °C
Luftfeuchtigkeit (nicht kondensierend) (min.)
5 %
Luftfeuchtigkeit (nicht kondensierend) (max.)
90 %

Mechanische Daten

Gewicht der Steuerung
11 g
Abmessung (Länge)
43.2 mm
Abmessung (Breite)
31.8 mm
Abmessung (Höhe)
12.7 mm
Befestigung
steckbar in Buchsenleiste RM 2.54 mm

Software

Installationsprogramm
ESCON Setup
Grafische Benutzeroberfläche
ESCON Studio
Betriebssystem
Windows 10, 8, 7, Windows XP SP3
