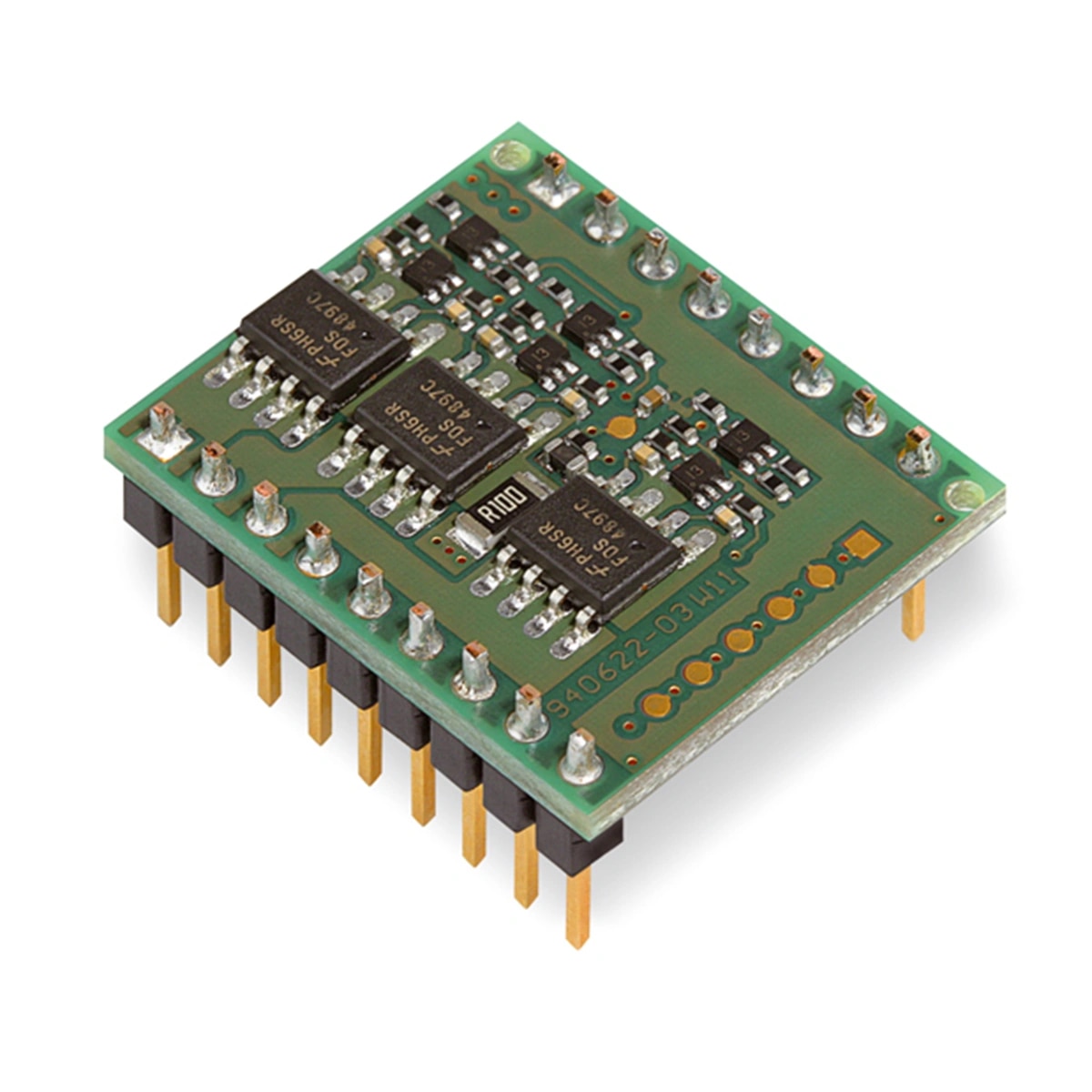

Servo Controller DEC Module 24/2

Sensor

Digitale Hall-Sensoren (EC-Motoren)

ja

Betriebsarten

Drehzahlsteller

ja

Drehzahlregler

ja

Elektrische Daten

Betriebsspannung V_cc (min.)

8 V

Betriebsspannung V_cc (max.)

24 V

Max. Ausgangsspannung (Faktor * V_cc)

1.0

Max. Ausgangsstrom I_max

3 A

Ausgangsstrom dauernd I_cont

2 A

Taktfrequenz der Endstufe

46.8 kHz

Abtastfreuquenz PI Drehzahlregler

0.25 kHz

Max. Drehzahl (1 Polpaar) Blockkommutierung

80000.0 min⁻¹

Interne Motordrossel pro Phase

0.0 µH

Eingänge

Hall-Sensor-Signale

H1, H2, H3

Digitale Eingänge

4.0

Funktionen der digitalen Eingänge

Freigabe, Drehrichtung, Drehzahlbereichs-Umschaltung

Analoge Eingänge

2.0

Auflösung, Bereich, Schaltung

10-bit, 0…+5V, Ground bezogen

Funktionen der Eingänge

Sollwert, Strombegrenzung

Ausgänge

Digitale Ausgänge

1.0

Funktionen der digitalen Ausgänge

Bereit

Spannungsausgänge

Hall-Sensor-Versorgungsspannung

+5 VDC, max. 35 mA

Schutzfunktion

Schutzfunktionen

Strombegrenzung, Blockierschutz, Übertemperatur, Unterspannung, Überspannung, Spannungstransienten, Kurzschluss der Motorleitung

Umgebungsbedingungen

Temperatur – Betrieb (min.)

-10.0 °C

Temperatur – Betrieb (max.)

45.0 °C

Temperatur – Lagerung (min.)

-40.0 °C

Temperatur – Lagerung (max.)

85.0 °C

Luftfeuchtigkeit (nicht kondensierend) (min.)

20.0 %

Luftfeuchtigkeit (nicht kondensierend) (max.)

80.0 %

Mechanische Daten

Gewicht der Steuerung

4.0 g

Abmessung (Länge)

24.2 mm

Abmessung (Breite)

20.38 mm

Abmessung (Höhe)

12.7 mm

Befestigung

steckbar in Buchsenleiste RM 2.54 mm
