Systèmes d’entraînement pour UAV et drones

Voler plus longtemps et encore plus sûrement.

maxon garantit la qualité maximum de ses produits, ses processus et ses certifications sur le marché des drones. Les systèmes d’entraînement maxon pour UAV comprennent des moteurs DC sans balais, des commandes ESC et des hélices conçues pour obtenir une sécurité et une efficacité maximum. Nos clients bénéficient de plus de 60 ans d’expérience et d’une technique d’entraînement ultramoderne, utilisée avec succès aussi bien sur Terre que dans l’espace.

Volez avec une technologie de pointe

Technologie UAV Made in Switzerland.

Dans le secteur des drones, il s’agit avant tout de bien comprendre l’interaction parfaite entre les moteurs DC sans balais, les commandes et les hélices adaptées au niveau du système.

Nos systèmes d’entraînement pour UAV fournissent une forte poussée, une densité de puissance élevée, un rendement optimal et une longue durée de vie, le tout combiné à une résistance maximale aux influences environnementales.




une disposition des aimants et une conception des bobinages optimales

les meilleurs algorithmes de commutation

un poids réduit pour une capacité de charge maximale

des hélices parfaitement harmonisées

une gestion rigoureuse de la configuration

une expérience approfondie des projets de commande de mouvement

Histoire

Le premier survol de Mars par un drone.

En avril 2021, l’hélicoptère Ingenuity de la NASA a effectué avec succès son premier vol sur Mars. Six micromoteurs maxon spécialement adaptés contrôlent la direction de vol de l’hélicoptère. Le design léger et à sécurité intégrée était indispensable pour la réussite du vol sur Mars, où l’atmosphère est quasi inexistante.

Testé des millions de fois.

Chaque nouveau composant de drone est soumis à une série de tests de qualification avant d’être validé. Ce système de qualité rigoureux garantit la plus grande sécurité possible.

Une qualité sur laquelle vous pouvez compter

Les véhicules aériens sans équipage exigent des composants fiables et, surtout, des systèmes d’entraînement efficaces sur le plan énergétique, qui garantissent une durée de vol aussi longue que possible. Les moteurs DC sans balais et les commandes ESC de maxon répondent sans problème à ces exigences. maxon garantit la qualité unique de ses systèmes d’entraînement efficaces, fiables et performants dans le secteur des drones. Depuis 2012, maxon est certifiée EN 9100 (correspondant à la norme AS 9100). Cette norme est spécialement conçue pour les entreprises spécialisées dans le développement et la production de composantes destinées à l’industrie aéronautique et aérospatiale. maxon apporte durabilité et stabilité, associées à une gestion rigoureuse de la configuration et à la traçabilité des pièces. Tous les produits de maxon reposent sur des conceptions, des processus de fabrication et des procédures de contrôle standardisées, afin de garantir une répétabilité maximale entre les pièces.

Faites monter les meilleurs à bord

Depuis plus de 60 ans, tout chez maxon est axé sur les solutions spécifiques aux clients dans le domaine de la technologie des systèmes d’entraînement. Nos moteurs DC avec et sans balais sont toujours utilisés lorsque les exigences sont élevées et que la fiabilité est une priorité absolue. La technique d’entraînement de maxon propulse les rovers martiens sur la planète rouge depuis plus de 20 ans. Nos ingénieur·e·s mettent à profit les connaissances acquises dans le cadre de ces projets et d’autres projets aéronautiques et spatiaux pour améliorer les composants prêts à être produits en série. Les systèmes d’entraînement d’UAV de maxon bénéficient de cette vaste expérience dans le développement de solutions d’entraînement sur mesure pour des applications dans les environnements les plus exigeants.


Testé selon les normes aérospatiales

Maintenant que les applications et les cas d’utilisation des UAV sont de plus en plus sophistiqués, la sécurité de fonctionnement des UAV et de leurs composants gagne en importance. maxon fournit des certificats de conformité aux normes de contrôle environnemental établies et extrêmement strictes de l’industrie aérospatiale et aide ainsi les fabricants de drones à obtenir une autorisation d’exploitation. Outre les tests de qualification standard de maxon pendant le développement, l’ensemble de la gamme d’entraînements de drones a également subi des tests environnementaux selon la norme DO-160G. Les contrôles particulièrement stricts comprennent des tests de température, de vibration, de sécurité en cas de collision/choc et d’humidité, conformément aux sections correspondantes de la norme. Les tests auxquels les entraînements maxon ont dû se soumettre sont similaires à ceux requis pour la qualification des composants d’hélicoptères.

Profitez de notre expertise en matière de UAV

Le nom de maxon n’est pas seulement synonyme de précision spécifique au client, mais aussi d’un vaste réseau d’assistance qui, avec plus de 3000 collaborateur·rice·s dans le monde entier, garantit les standards suisses élevés. Une équipe spécialisée d’expert·e·s en technologie aérospatiale et en drones assiste les clients pour chaque application, de l’évaluation technique des spécifications aux prototypes, aux essais et à la fabrication, même pour les projets de développement complexes ou pluriannuels. Sur la base de ses connaissances approfondies dans le domaine de l’aéronautique et de l’aérospatiale, maxon a développé ses propres procédures et contrôles de qualité internes. Cela inclut également des moyens de contrôle spécialisés pour analyser chaque composant du système d’entraînement.

Expertise dans le domaine des drones

Toujours plus d'avantages

GettyImages-1449084299

Les fabricants de drones/UAV bénéficient des composants spécifiques de maxon, ainsi que de son système de qualité et de sa grande expérience des systèmes de commande de mouvement dans l'industrie aéronautique et spatiale.

En savoir plus

Découvrez notre technologie moteur en 3D et en réalité augmentée.

Nous concentrons un maximum de puissance dans un minimum d’espace.
Cliquez sur l’image et déplacez le pointeur en maintenant le bouton de la souris enfoncé pour voir notre moteur de drone sous tous les angles. Pour l’affichage en réalité augmentée, il suffit de scanner le code QR.

Open in AR View:

Systèmes d’entraînement pour UAV et drones

Téléchargez la brochure des produits maxon UAV.

La gamme de produits maxon UAV propose des combinaisons de moteurs, de commandes ESC et d’hélices parfaitement adaptées les unes aux autres. Téléchargez notre brochure pour obtenir un aperçu ainsi que des informations détaillées sur tous les composants disponibles.

Expert·e·s

Composants fabriqués sur mesure.

Nos ingénieur·e·s possèdent de nombreuses années d’expérience dans le domaine de la technique d’entraînement, et ce dans tous les secteurs. Si une combinaison de produits standard maxon ne répond pas aux exigences d’une application particulière, maxon s’est spécialisée dans le développement d’entraînements parfaitement adaptés aux besoins du client pour la fabrication de drones de pointe.

Nos clients profitent de notre production flexible et rapide en petites ou grandes séries.

Nos recommandations de produits.

Le portefeuille de moteurs DC plats sans balais pour UAV de maxon comprend des moteurs à rotor extérieur avec des aimants segmentés et des bobinages haute température. Conçu pour une durée de vie extrêmement longue et une fiabilité maximale dans les drones professionnels, le refroidissement optimisé par flux d’air et les composants légers en aluminium aéronautique garantissent non seulement d’excellentes performances, mais aussi une protection maximale contre les influences environnementales ainsi qu’une robustesse maximale.

762144_ECX22_flat_UAV - Rotor

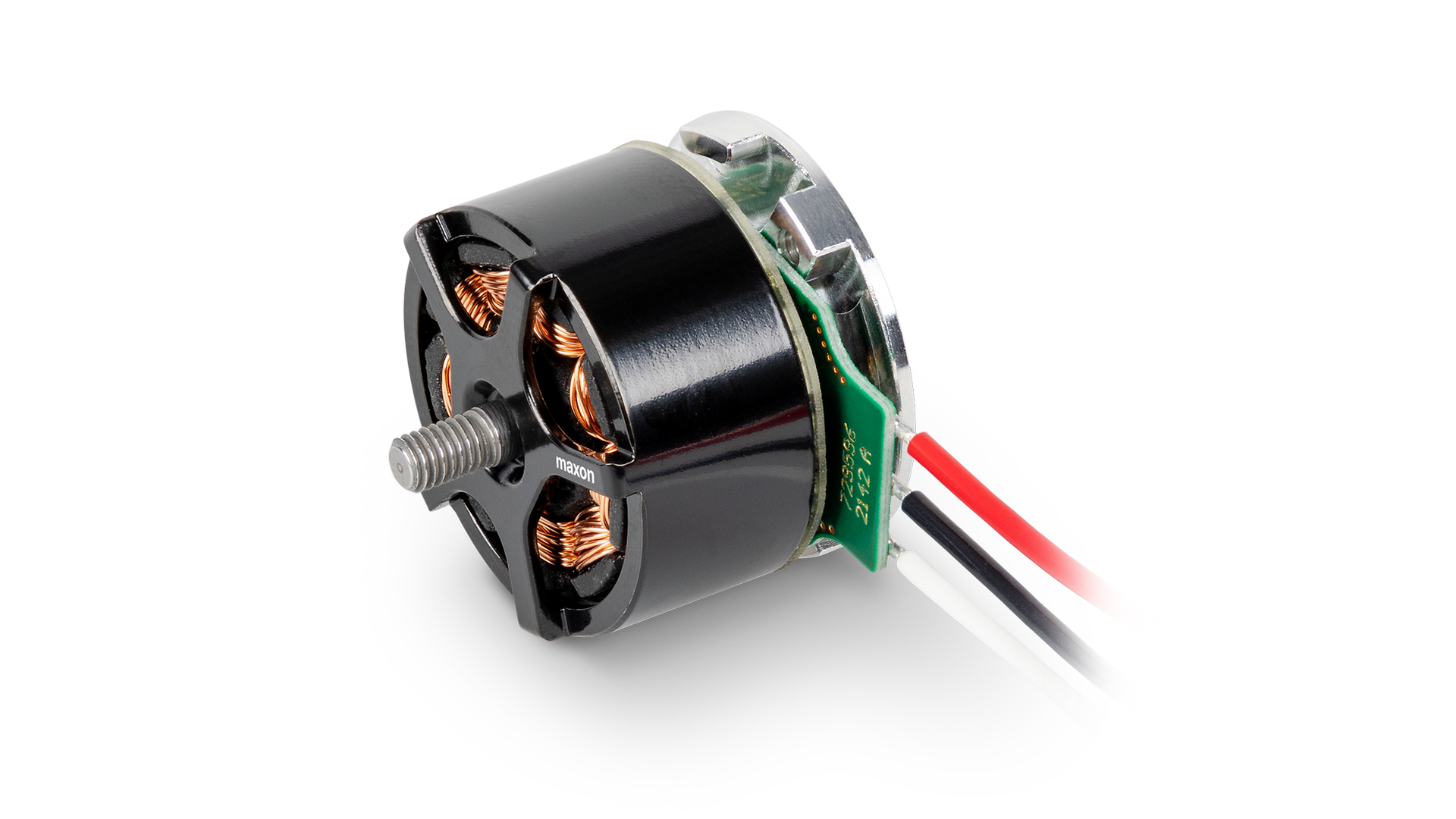

ECX 22 flat UAV



  • Poussée: jusqu’à 290 g
  • Poids (câble inclus): 23 g
  • Taille d'hélice: 5” – 6”

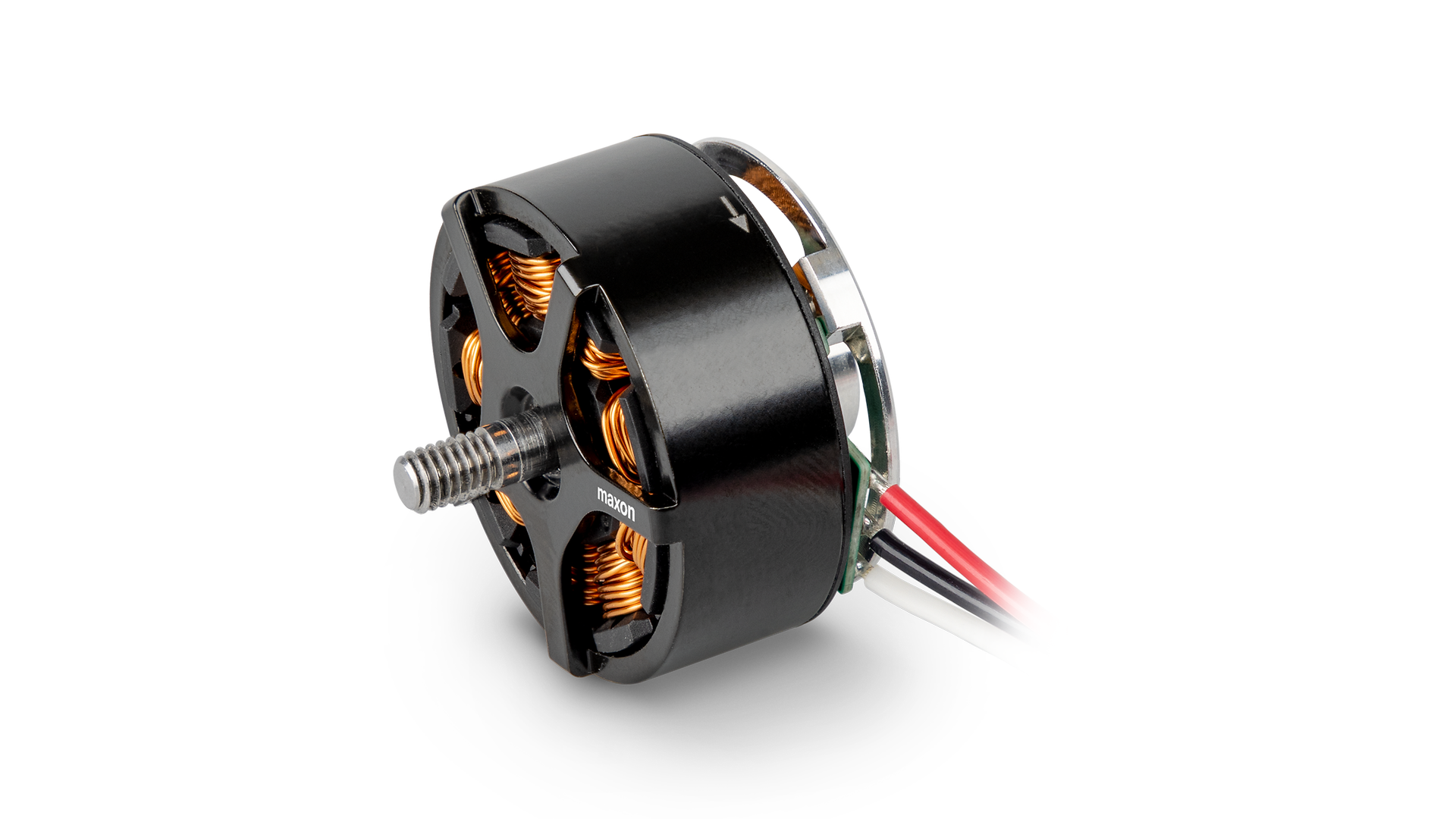

ECX 32 flat UAV



  • Poussée: jusqu’à 1,5 kg
  • Poids (câble inclus): 55 g
  • Taille d'hélice: 9” – 11”

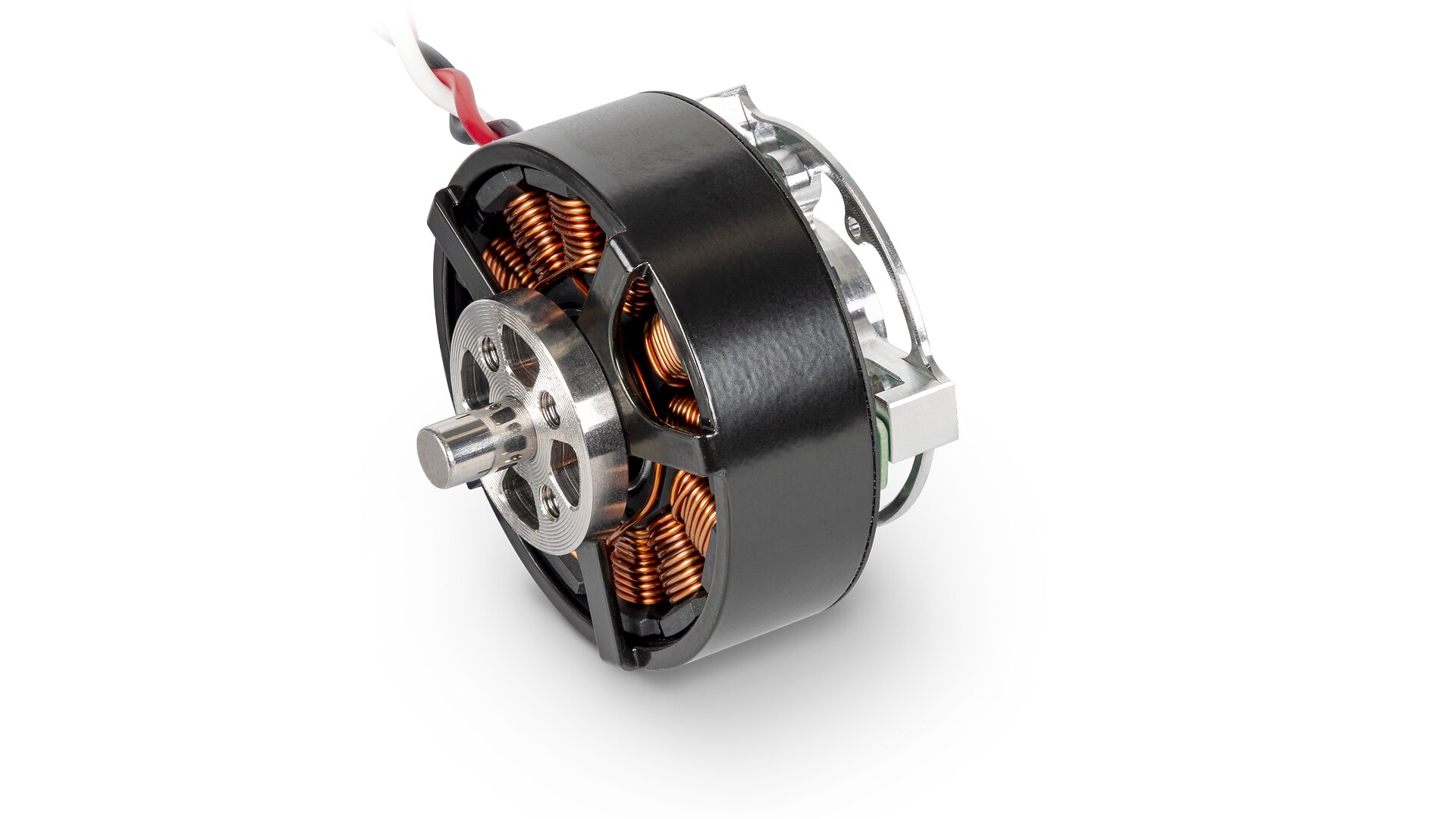

ECX 42 flat UAV



  • Poussée: jusqu’à 2,4 kg
  • Poids (câble inclus): 105 g
  • Taille d'hélice: 14” – 16”

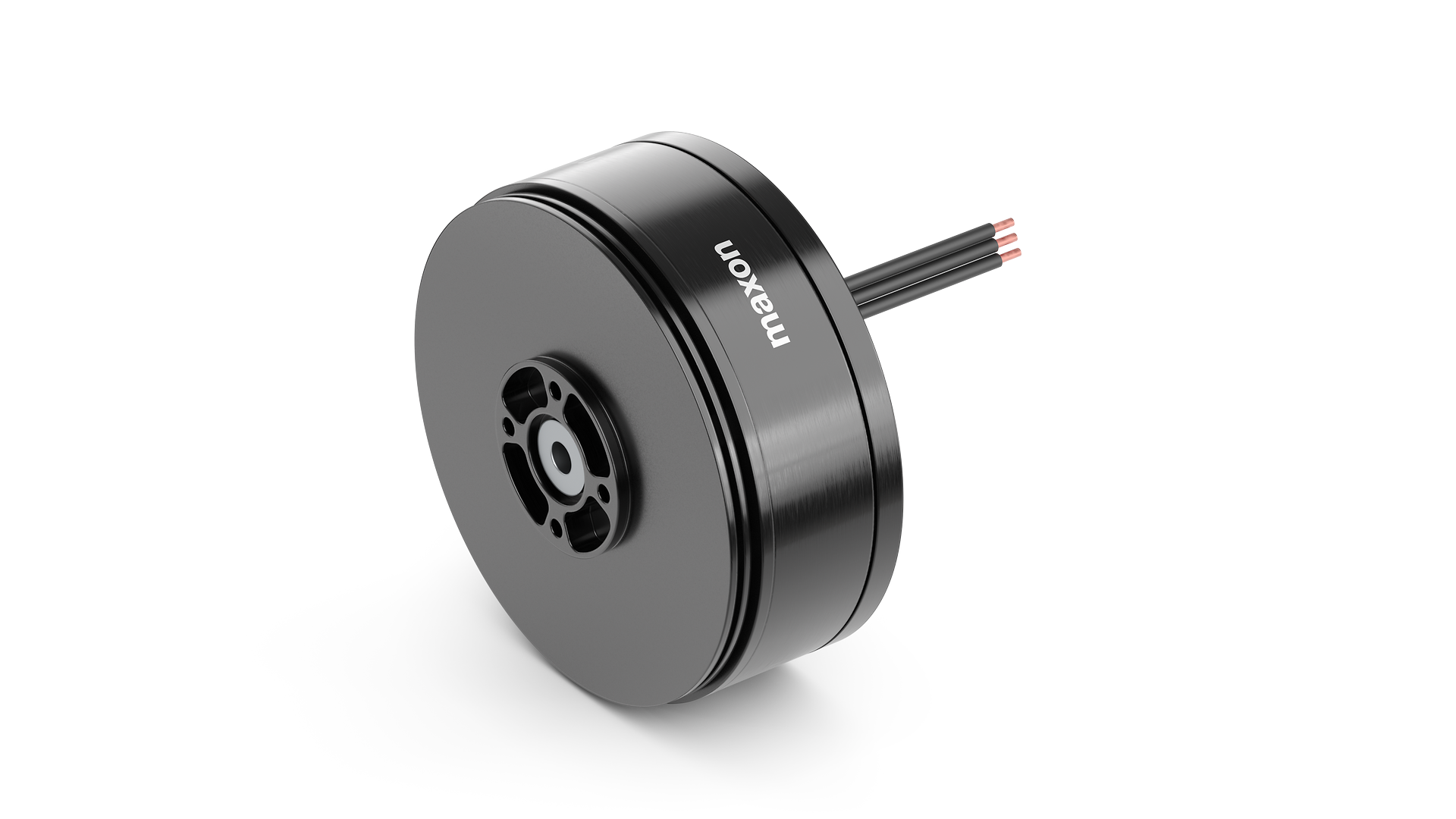

ECX 69 flat UAV



  • Poussée: jusqu’à 8,1 kg
  • Poids (câble inclus): 269 g
  • Taille d'hélice: 20” – 24”

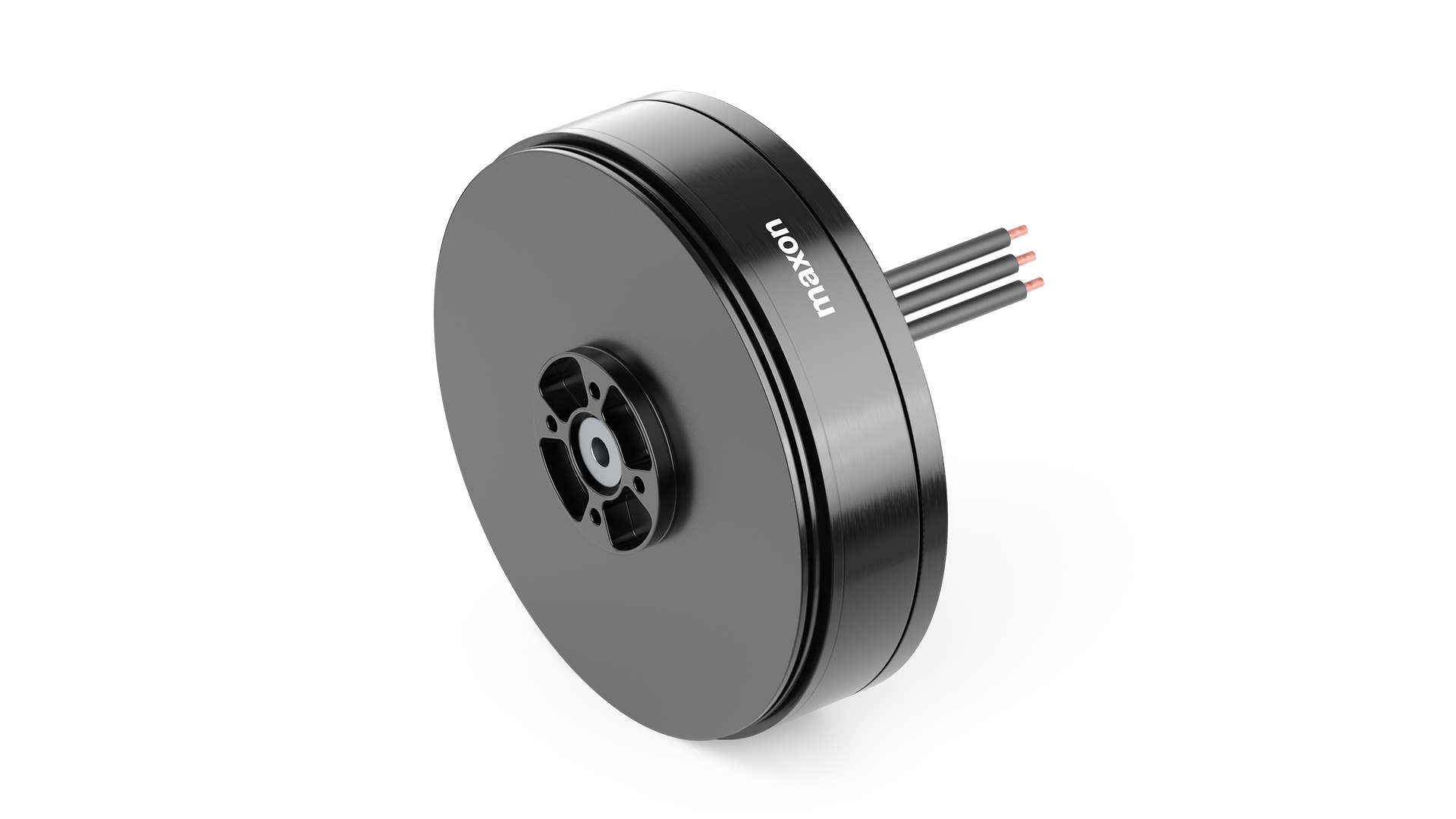

ECX 87 flat UAV



  • Poussée: jusqu’à 9 kg
  • Poids (câble inclus): 310 g
  • Taille d'hélice: 26” – 30”

Nous travaillons avec les principaux fabricants d’hélices afin de fournir des systèmes dont les éléments individuels sont parfaitement adaptés les uns aux autres. C’est pourquoi les produits maxon UAV sont testés et appariés avec des hélices de haute qualité.

Propeller 26x8,7 CW 2B MC_ISO

Hélice 14x4.5”



  • Diamètre: 14” (356 mm)
  • Pas: 4,5” mesuré à 75 % de la pale de l’hélice
  • Poids: 18 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 20x6.7”



  • Diamètre: 20” (508 mm)
  • Pas: 6,7” mesuré à 75 % de la pale de l’hélice
  • Poids: 30 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 22x7.4”



  • Diamètre: 22” (559 mm)
  • Pas: 6,7” mesuré à 75 % de la pale de l’hélice
  • Poids: 44 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 24x8.1”



  • Diamètre: 24” (610 mm)
  • Pas: 8,1” mesuré à 75 % de la pale de l’hélice
  • Poids: 55 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 26x8.7”



  • Diamètre: 26” (660 mm)
  • Pas: 8,7” mesuré à 75 % de la pale de l’hélice
  • Poids: 66 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 28x9.4”



  • Diamètre: 28” (711 mm)
  • Pas: 9,4” mesuré à 75 % de la pale de l’hélice
  • Poids: 76 g
Propeller 26x8,7 CW 2B MC_ISO

Hélice 30x10”



  • Diamètre: 30” (762 mm)
  • Pas: 10” mesuré à 75 % de la pale de l’hélice
  • Poids: 71 g

Les commandes ESC de maxon utilisent un algorithme de régulation sans capteur qui est unique sur le marché des drones. L’étalonnage individuel et les réglages avancés des paramètres garantissent une commande vectorielle (Field-Oriented Control) optimale pour chaque moteur, avec une perte de puissance minimale et une performance maximale. Le matériel est soutenu par un logiciel de studio intuitif. L’exploitant·e peut ainsi régler et surveiller les paramètres et données qui l’intéressent pour une configuration optimale.

ESC

UAV-ESC 52/30



  • Poids (câble inclus, boîtier inclus): 102 g
  • Batterie LiPo: 3S - 12 S
  • Courant de sortie: 30 A en continu / 90 A en crête
ESC_52-30_DroneCAN_render

UAV-ESC 52/30 DroneCAN



  • Poids (câble inclus, boîtier inclus): 102 g
  • Batterie LiPo: 3S - 12 S
  • Courant de sortie: 30 A en continu / 90 A en crête
enUAV-ESC_52-30_User_Manual

Pack ESC UAV



Le pack UAV-ESC contient un ensemble complet pour démarrer avec le programme de drones de maxon. Il contient le logiciel EPOS Studio pour la mise en service, une documentation complète et des fichiers de paramètres prédéfinis.

Auterion

De nouveaux horizons pour les drones.

L’objectif commun de notre partenariat stratégique est de mettre efficacement à profit le savoir-faire des deux entreprises pour simplifier l’exploitation, le développement et la gestion de la flotte de drones, et ce à des coûts sensiblement réduits.

Les clients de drones bénéficieront de cet écosystème ouvert de pointe pour l’intégration de l’avionique et des moteurs dans le secteur des drones, qui réunit le module Skynode d’Auterion et les moteurs BLDC et les commandes ESC de maxon, leaders du secteur.

En savoir plus

Corporate Blog

Réussites

Ce n’est pas seulement le «quoi» qui compte, mais aussi le «comment». Nous proposons des solutions sur mesure à une grande variété d’entreprises, des start-ups aux groupes internationaux. Les résultats sont éloquents.
Accès au blog
Helping hands dt 1500x1000maxon Story

Les mains qui aident

Il est important d'avoir des personnes qui sont là pour aider les autres en cas d'urgence, mais les technologies de pointe peuvent également jouer un rôle vital. Pour réussir les opérations de sauvetage, humains et machines doivent former un duo puissant. Nous participons à une recherche de personnes disparues avec l'équipe du Secours alpin suisse de la station de sauvetage d'Engelberg.
En savoir plus
inspection_drone_Samir_blurredmaxon Story

«Passer aux moteurs BLDC a été une étape décisive»

Expert en technologie des drones, Samir Bouabdallah est le fondateur de Flybotix, une jeune pousse prometteuse. Nous avons eu l´occasion de discuter avec lui de l'évolution future du marché des drones et des attentes auxquelles les moteurs des robots volants seront confrontés.
En savoir plus
Int-Ball_ISS_maxonmaxon Story

Rencontrez la caméra volant librement dans l'ISS

Rencontrez le nouveau collègue de l'équipage de la station spatiale internationale (ISS): un drone à caméra autonome. La petite sphère filme les astronautes au travail et pourrait leur permettre d'économiser environ 10 % de leur précieux temps de travail.
En savoir plus
Accès au blog

Systèmes de propulsion pour drones

Télécharger le livre blanc.

Pour développer avec succès un concept de drone, il est essentiel de disposer d'une solution motorisée fiable, dédiée et puissante. Pour en savoir plus, téléchargez notre livre blanc.

Foire aux questions

  • Je ne trouve pas le produit qui me convient dans le catalogue maxon. Comment procéder?

    Veuillez contacter le partenaire commercial maxon de votre pays et lui fournir les informations suivantes afin que nous puissions vous assister au mieux:

    • Tension/alimentation min./max. et type de batterie
    • Restrictions de taille pour les hélices. Si l’hélice est déjà définie, veuillez nous en communiquer les caractéristiques/propriétés
    • Poussée/couple/vitesse de rotation maximum (et pendant combien de temps chaque point de fonctionnement doit être maintenu)
    • Poussée/couple/vitesse nominale (continue)
    • Exigences environnementales
  • Quel est l’avantage d’une commande ESC en boucle fermée?

    Le régime du moteur est régulé et toujours garanti, alors qu’avec une commande ESC en boucle ouverte, la tension réduite de la batterie et la température élevée du moteur entraînent après un certain temps une diminution du régime.

  • Puis-je utiliser la commande ESC pour UAV maxon avec des moteurs et des hélices de fabricants tiers?

    Bien que cela soit théoriquement possible, les paramètres de commande ESC ont été définis pour le portefeuille maxon et ne fonctionnent donc pas nécessairement avec tous les composants tiers. Le guide de l’utilisateur dans le pack de commande ESC pour UAV fournit des premières indications. Pour obtenir des performances optimales, les paramètres de maxon doivent être évalués.

  • À quelle périodicité le système doit-il être entretenu?

    La commande ESC et le moteur du drone ne nécessitent aucun entretien. maxon a conçu le moteur de manière à ce que les roulements durent toute la durée de vie du moteur. Dans des conditions et des tests de laboratoire, maxon a atteint avec le même moteur (et hélice) plus de 2000 heures de fonctionnement continu et 1000 heures supplémentaires avec un profil de charge cyclique.

  • Les systèmes sont-ils conçus pour des environnements difficiles?

    Oui. Le moteur a été conçu avec une protection élevée contre les influences environnementales. Les ouvertures sont réduites au minimum afin d’atteindre le niveau de performance prévu. Cela permet de minimiser l’impact du sable et de la poussière. Le brouillard salin est un grand défi, mais il a été testé avec succès par des partenaires de maxon.
    La commande ESC a été conçue avec un indice de protection similaire à IP54 (ceci ne s’applique pas aux échantillons des produits). Les qualifications sont toujours en cours.

  • Quels sont les degrés de protection IP du portefeuille de drones maxon?

    Nous n’avons pas encore testé les moteurs selon les normes IP. Il n’est donc pas approprié d’indiquer un indice de protection IP. Les moteurs ont été conçus selon un design mécanique global fermé et une circulation d’air optimisée. Plusieurs itérations ont été réalisées afin de trouver le meilleur compromis entre la dissipation de la chaleur pour une meilleure performance et le design fermé pour une protection contre les influences environnementales.
