Systèmes d’entraînement pour l’industrie pétrolière et gazière

Conçus pour des utilisations en conditions extrêmes.

Les entraînements Heavy Duty de maxon utilisés dans l’industrie pétrolière et gazière résistent à des températures allant jusqu’à 200°C ainsi qu'à la pression, aux chocs et aux vibrations. Leur utilisation est donc optimale en présence de conditions extrêmes que l’on retrouve dans de nombreuses applications de forage profond comme les commandes de vannes hydrauliques, les mécanismes de communication et les appareils de mesure.

Qualité

Fiabilité et performance.

Les machines utilisées pour les forages profonds dans l’industrie pétrolière et gazière ainsi que dans l’industrie minière sont exposées à des conditions environnementales extrêmes et fonctionnent souvent 24h/24. Lors de la phase de développement, nous simulons donc des conditions extrêmes dans notre propre laboratoire et nous réalisons des tests complets, même à pleine charge, pour nous assurer que tous les entraînements sont robustes et fiables.



Afin de mettre à disposition des données fiables pour la technique et la sécurité au travail, les systèmes de commande intégrés peuvent mesurer des variables comme l’angle, les vibrations et la vitesse de forage et les envoyer à la surface via MPT. Grâce à leur rendement élevé, les moteurs DC maxon peuvent également faire office de générateurs de tension continue ou alternative avec l’utilisation de fluides de forage.

Certification ISO 9001

Construction robuste avec connexions soudées au laser

Plage de température: -55 à 200 °C

Résistent à des chocs importants et à des vibrations élevées: 1000 g / 25 grms

Tests de résistance aux vibrations, aux chocs et à la chaleur

Fonctionnement à l’air libre ou dans l’huile hydraulique

Faibles perturbations magnétiques

Technologie Heavy Duty.

Depuis 2010, les entraînements à haut rendement de maxon sont utilisés dans diverses applications de forage profond, notamment pour les processus de mesure en cours de forage. Associés à un réducteur puissant, le bobinage sans fer ainsi que le rotor à haute performance garantissent un système d’entraînement robuste avec un couple élevé. La gamme de moteurs Heavy Duty de maxon se caractérise par un rendement allant jusqu’à 88% dans l’air et dépassant les 70% dans l’huile.

Conçus pour des températures très élevées.

La plupart des composants de nos entraînements Heavy Duty sont conçus en acier inoxydable. Lors du montage, nous réduisons au maximum l’utilisation de colles structurales et nous raccordons les différents composants au moyen d'ajustements mécaniques et de soudures au laser afin d'augmenter la résistance.



Les aimants des moteurs Heavy Duty sont fabriqués en samarium-cobalt qui ont besoin de températures bien plus élevées avant de se démagnétiser. L’isolation du fil de cuivre du bobinage ainsi que le vernis d'imprégnation se caractérisent eux aussi par une résistance aux températures très élevées.

Nos recommandations de produits.

Many movements involve large forces, but at the same time a high level of dynamics is required, since the motors must constantly change the direction of rotation due to the movement. In addition, a compact design that takes up as little space as possible must be considered.

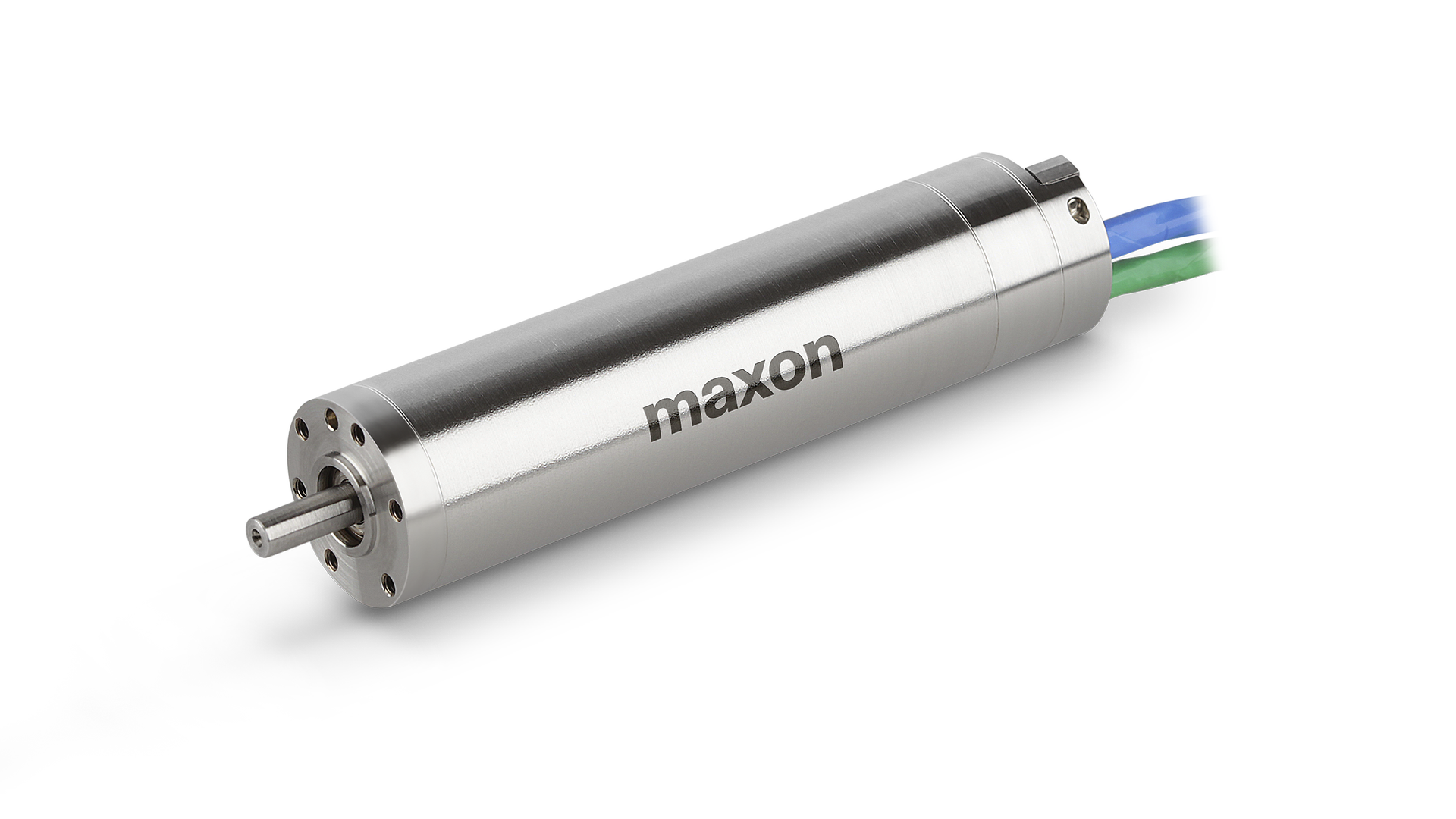

EC 22 HD



  • ∅22 mm
  • jusqu'à 20'000 tr/min
  • jusqu'à 149 mNm

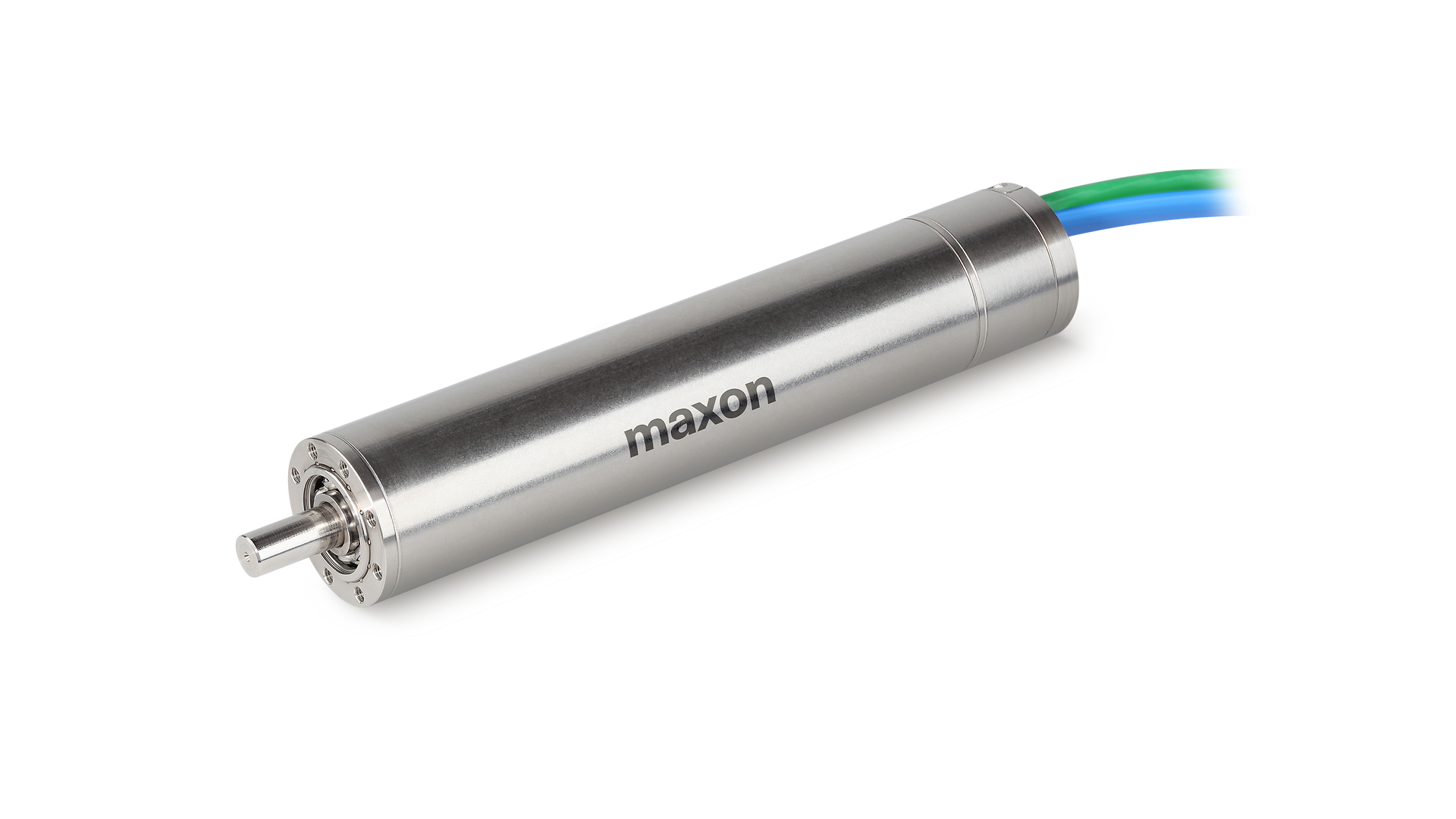

EC-4pole32_HD

EC-4pole 32 HD



  • ∅32 mm
  • jusqu'à 12'000 tr/min
  • jusqu'à 804 mNm

 Our gearheads combine maximum power with low weight and low noise levels. This does not affect the performance of the prosthesis and increases user comfort.

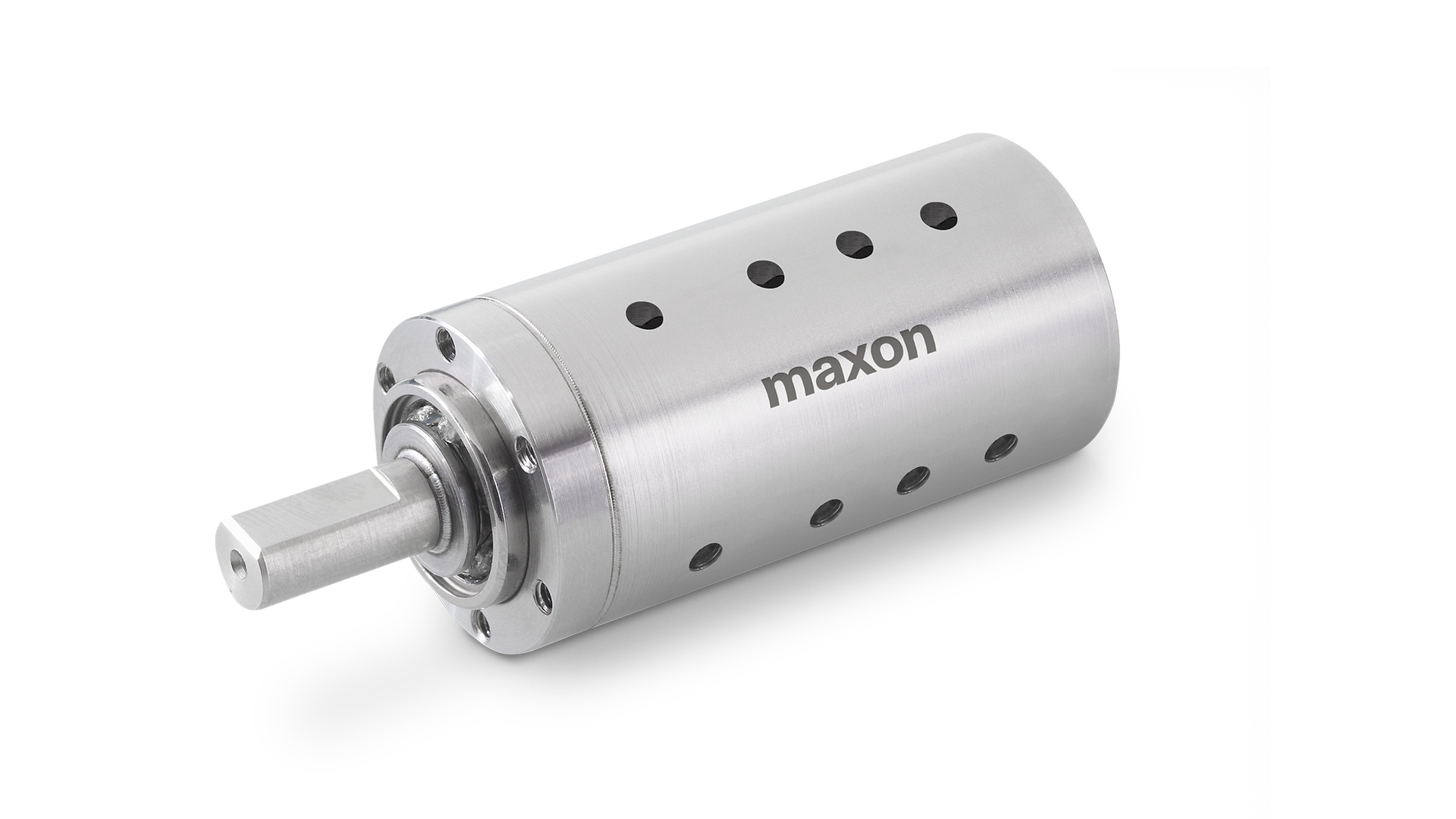

GP 22 HD



  • ∅22 mm
  • i= 3.8 … 3728
  • jusqu'à 4.0 Nm

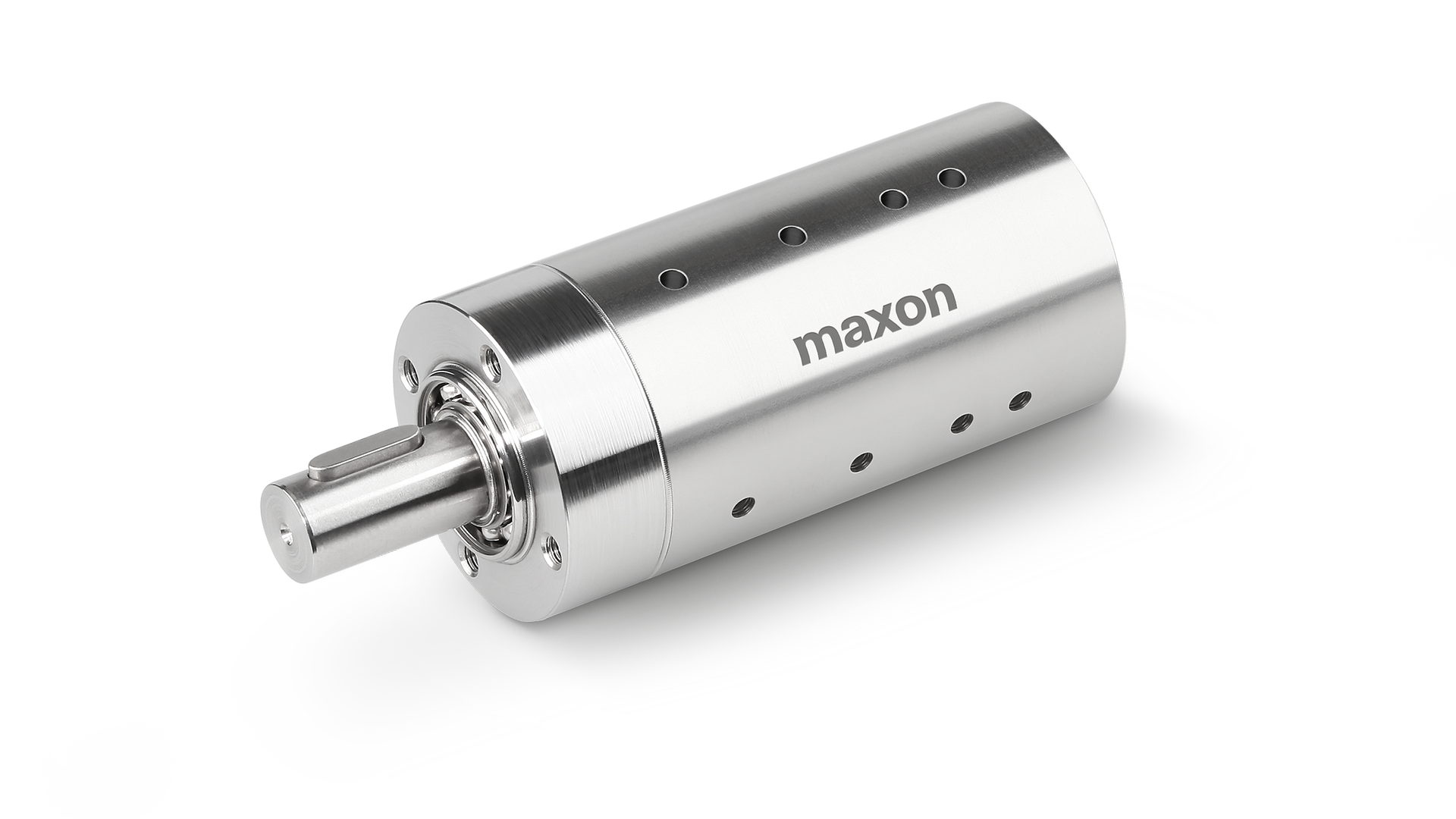

GP32HD_4-stufig

GP 32 HD



  • ∅32 mm
  • i= 3.7 … 6285
  • jusqu’à 8.0 Nm

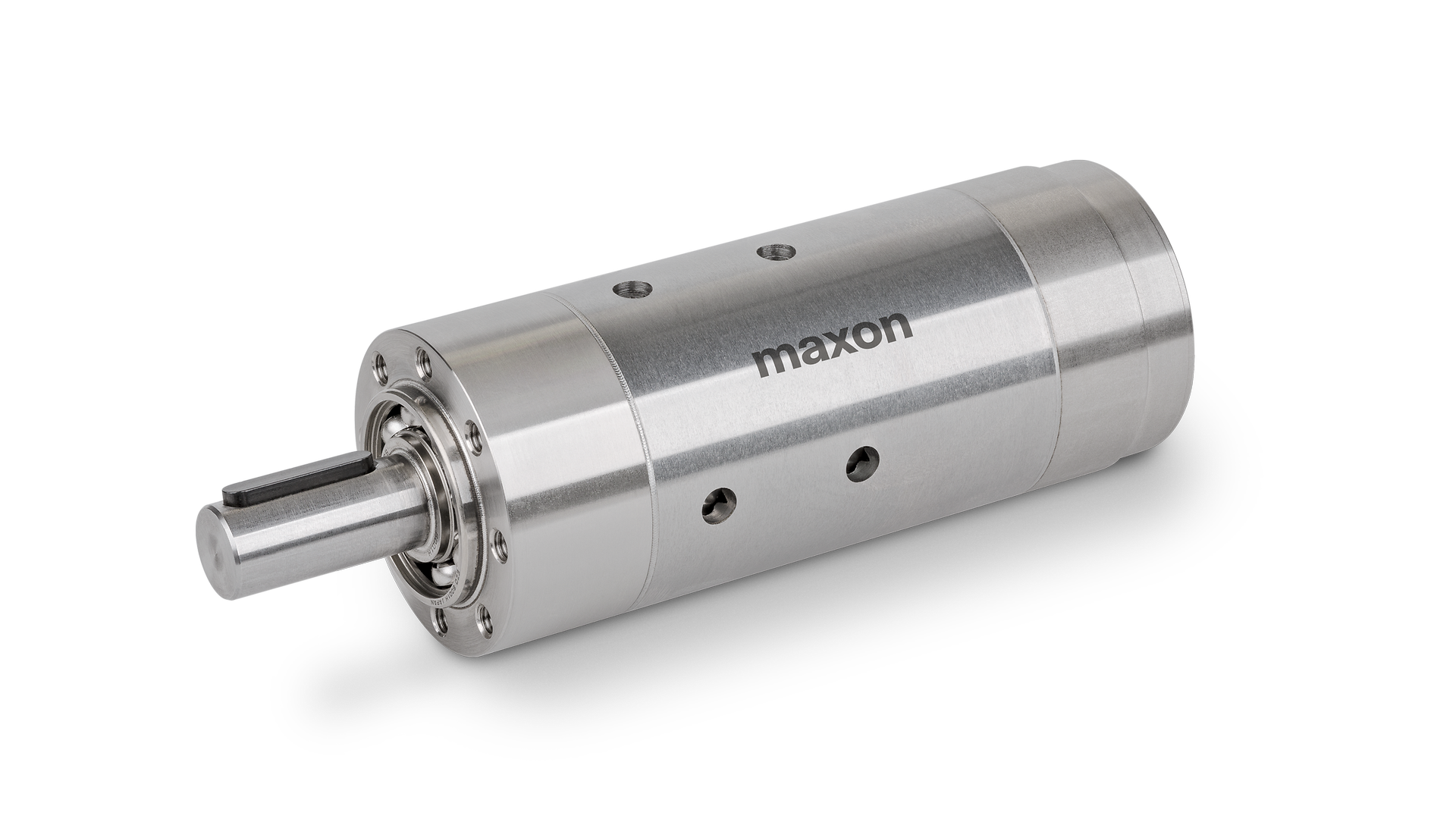

GP 42 HD



  • ∅42 mm
  • i= 3.5 … 676
  • jusqu'à 50 Nm



maxon offers inductive, magnetic, and optical encoders, DC tachos and resolvers in various versions and configurations.

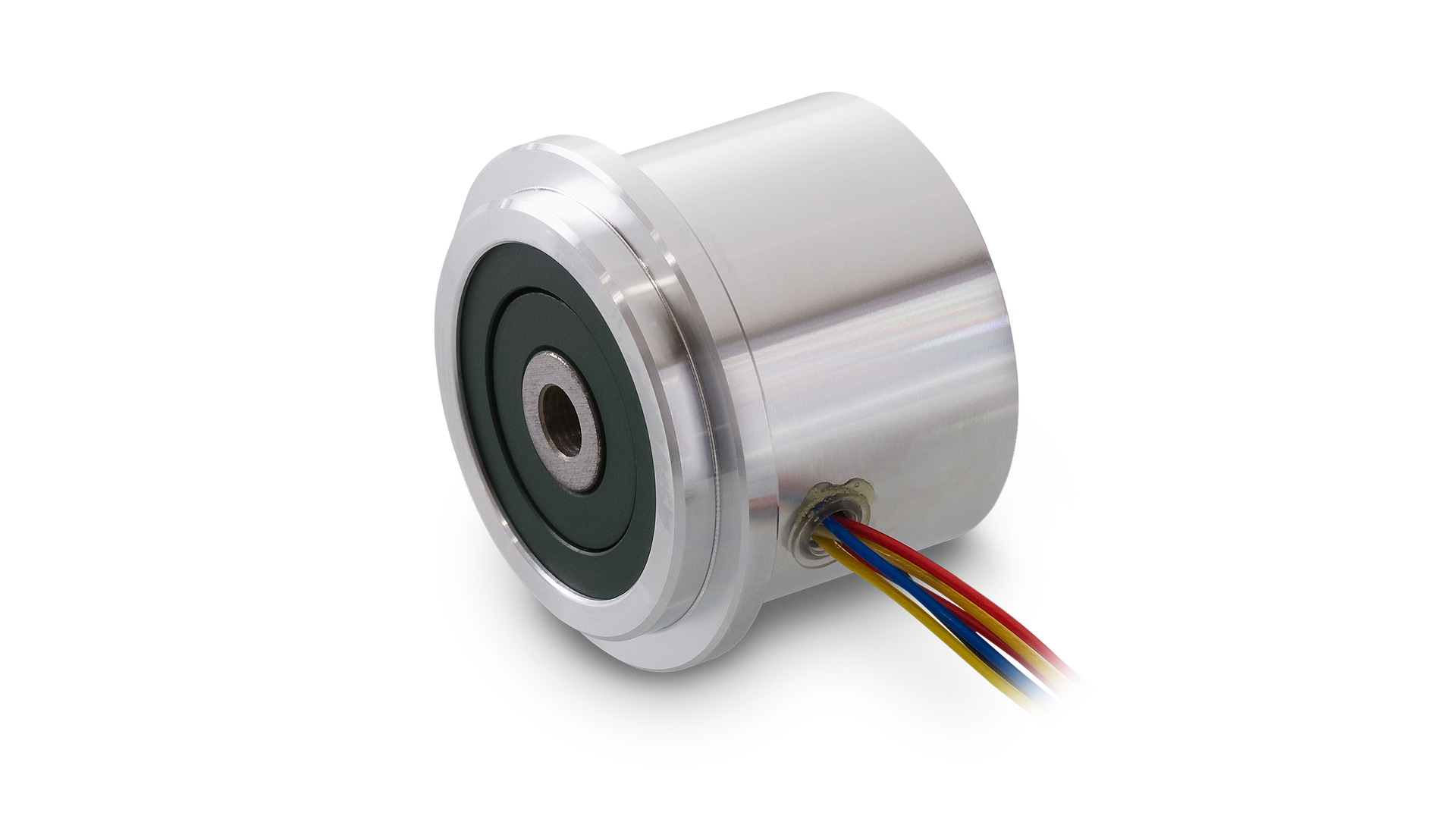

Resolver_RES26

Resolver Res26



  • diamètre d’arbre Ø 4 ou Ø 6 mm
  • 10 V / 10 000 tr/min
  • Plage de température -55°C à +155°C

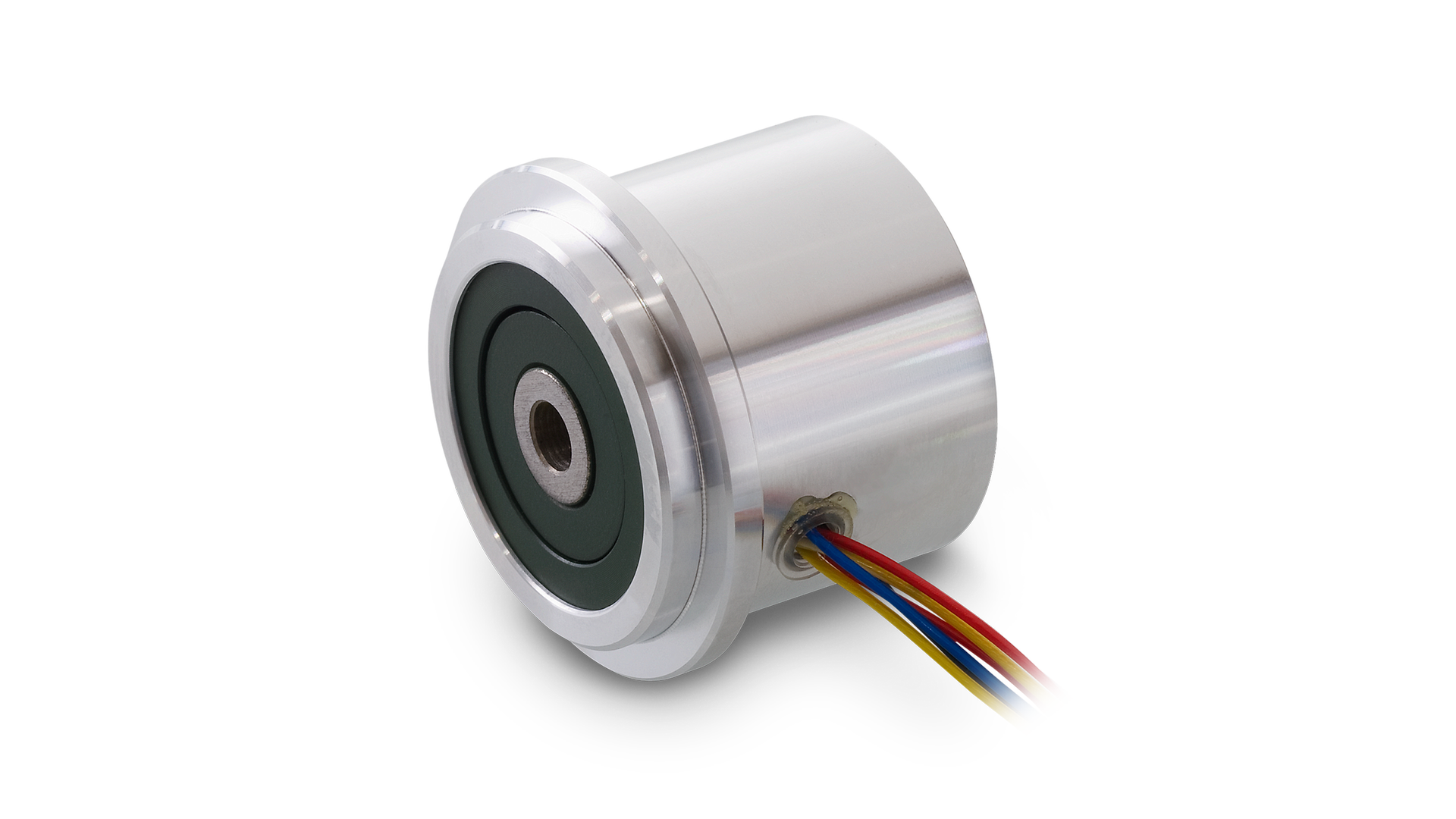

Resolver_RES20

Resolver Res20



  • diamètre d’arbre Ø 4 mm
  • 7 V / 30 000 tr/min
  • Plage de température -55°C à +155°C
WIP Sensor

Resolver API Delevan Size 5



  • diamètre d’arbre Ø 4 ou Ø 6 mm
  • 7 V, 20 000 tr/min
  • Plage de température -55°C à +204°C

Frein à couple d’encochage

  • Frein mécanique
  • Empêche la marche en sens inverse
  • Compact

Systèmes d’entraînement maxon pour l’industrie pétrolière et gazière

Télécharger maintenant la brochure

En savoir plus sur les entraînements maxon pour l’industrie pétrolière et gazière et sur nos produits destinés aux générateurs pour forage à grande profondeur, aux micropompes hydrauliques, aux outils de pose électriques ou aux systèmes de mesure.

GettyImages-178580581_1

Story

L'or noir et les moteurs extrêmes.

Le pétrole est considéré comme l'or noir – l'accès à ce trésor est indissociable des technologies modernes et innovantes existant en matière d'extraction d'hydrocarbures. Les matériaux utilisés dans les forages sont soumis à des conditions extrêmes: températures pouvant atteindre 200 de-grés, vibrations et pressions très élevées. Les moteurs maxon assurent diverses tâches, ils sont par exemple utilisés dans la commande des vannes, les mécanismes de déclenchement et les ap-pareils de mesure.

En savoir plus

Fabrications spéciales

Sur mesure.

Qu’il s'agisse d’un système d’entraînement électrique complet ou d’un entraînement personnalisé devant s'intégrer dans un espace donné, nous développons à partir de nos produits des entraînements à haute performance selon les spécifications de nos clients.

Nous poussons nos entraînements à leurs limites.

Notre laboratoire interne nous permet, lors de la phase de développement, de simuler des conditions extrêmes et de réaliser les tests standard maxon. Il est possible, sur demande, de procéder à des tests spécifiques aux clients.

Test interne en pleine charge

Nous testons les moteurs dans de l’huile hydraulique jusqu'à max. +180 °C et en pleine charge ainsi qu’en fonctionnement continu jusqu'à une température de bobinage de +240 °C. La surveillance continue nous donne des indications sur les caractéristiques techniques de l’entraînement.

Test de résistance aux vibrations et à la chaleur

Les entraînements sont placés dans une enceinte climatique et soumis à de fortes vibrations. Les tests de résistance sont effectués à des températures de fonctionnement élevées. Les moteurs doivent continuer à fonctionner dans les limites de leur spécification tandis que les vibrations sont exercées dans toutes les directions.

Test de résistance aux chocs

Le laboratoire teste de nombreuses sollicitations de choc de plus de 1 000 g. Une fois le test terminé, les entraînements doivent être pleinement opérationnels.

FAQ

  • Comment maxon teste les composants d’entraînement afin de s’assurer qu’ils sont bien adaptés au forage profond?

    Tous les composants d’entraînement de la gamme Heavy Duty sont testés lors de la phase de développement pour une utilisation en forage profond. Ces tests comprennent notamment des tests de résistance aux températures élevées, aux chocs et aux vibrations. Si besoin, il est possible de procéder à des tests spécifiques aux clients, en interne ou en externe. Tous les moteurs haute performance et les assemblages sont testés en production en présence de températures élevées.

  • Est-ce que maxon propose des entraînements linéaires pour les applications de forage profond?

    Oui. En ce qui concerne les entraînements linéaires, nous pouvons intégrer des vis à billes ou d’autres types de vis à nos réducteurs.

  • Quels sont les capteurs proposés par maxon?

    Les moteurs Heavy Duty sont équipés par défaut de capteurs à effet Hall testés également pour répondre aux conditions du forage profond. Pour une plus grande précision, nous proposons de combiner le moteur avec un résolveur. Les capteurs à effet Hall ne sont plus nécessaires dans cette combinaison.

  • Est-ce que maxon propose d'autres moteurs Heavy Duty en dehors des moteurs EC 22 HD et EC 32 HD?

    EC 22 HD et EC-4pole 32 HD sont des produits du catalogue destinés au secteur Heavy Duty. Ces moteurs peuvent être commandés à tout moment et sont d’ores et déjà qualifiés pour une application Heavy Duty. Par ailleurs, nous travaillons également sur des solutions hors catalogue qui ne font pas partie de notre gamme de produits standard. Veuillez contacter nos experts si vous souhaitez une solution d’entraînement personnalisée.
