maxon | Régulateurs de courant et de vitesse
Commande simple, niveau élevé de performance.
La gamme de produits ESCON2 et ESCON et les modules 1-Q DEC s’utilisent dans une grande variété de systèmes d’entraînement, ils offrent un rapport prix-performances excellent tout en étant simples d’utilisation.
Efficaces et dynamiques.
Nos servo-contrôleurs sont parfaitement adaptés aux moteurs DC et BLCD de puissance continue pouvant atteindre 1800 W. Les contrôleurs compacts 4-Q de la gamme ESCON2 et ESCON répondent à des exigences extrêmes en matière de puissance et de précision de la vitesse. Les servoamplificateurs modulaires 1-Q sont la solution économique pour les tâches simples de régulation de vitesse des moteurs BLDC à capteurs à effet Hall.
Régulateurs de courant et de vitesse maxon: L'essentiel en un coup d'œil.
Les régulateurs de vitesse et de précision se caractérisent par une commande conviviale et des performances élevées. Ils disposent de fonctions et de modes de fonctionnement complets.
Nous avons organisé cette gamme de produits selon les paramètres principaux pour que vous puissiez trouver facilement la commande appropriée.
 ESCON2 Micro 60/5809631 |  ESCON2 Module 60/30783722 |  ESCON2 Compact 60/30783734 |  ESCON Module 24/2466023 |  ESCON 36/2 DC403112 |  ESCON 36/3 EC414533 |  ESCON Module 50/4 EC-S446925 |  ESCON Module 50/5438725 |  ESCON Module 50/8532872 |  ESCON Module 50/8 HE586137 |  ESCON 50/5409510 |  ESCON 70/10422969 |  DEC Module 24/2367661 |  DEC Module 50/5380200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tension de service VCC (max.) | 60 V | 60 V | 60 V | 24 V | 36 V | 36 V | 50 V | 50 V | 50 V | 50 V | 50 V | 70 V | 24 V | 50 V |
| Courant de sortie permanent Icont | 5 A | 30 A | 30 A | 2 A | 2 A | 2.7 A | 4 A | 5 A | 8 A | 8 A | 5 A | 10 A | 2 A | 5 A |
| Fréquence d'horloge | 50 kHz | 50 kHz | 50 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 46.8 kHz | 46.8 kHz |
| Régulateur de courant PI | 50 kHz | 50 kHz | 50 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | Non | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | 53.6 kHz | Non | Non |
| Régulateur de vitesse PI | 10 kHz | 10 kHz | 10 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 5.36 kHz | 0.25 kHz | 0.25 kHz |
| Régulateur PID de positionnement | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non |
| RS232 | Yes | Yes | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non |
| USB | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Non | Non |
| CANopen | Yes | Yes | Yes | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non |
| EtherCAT | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non | Non |
| Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | ||
| Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique | Accès à la boutique |

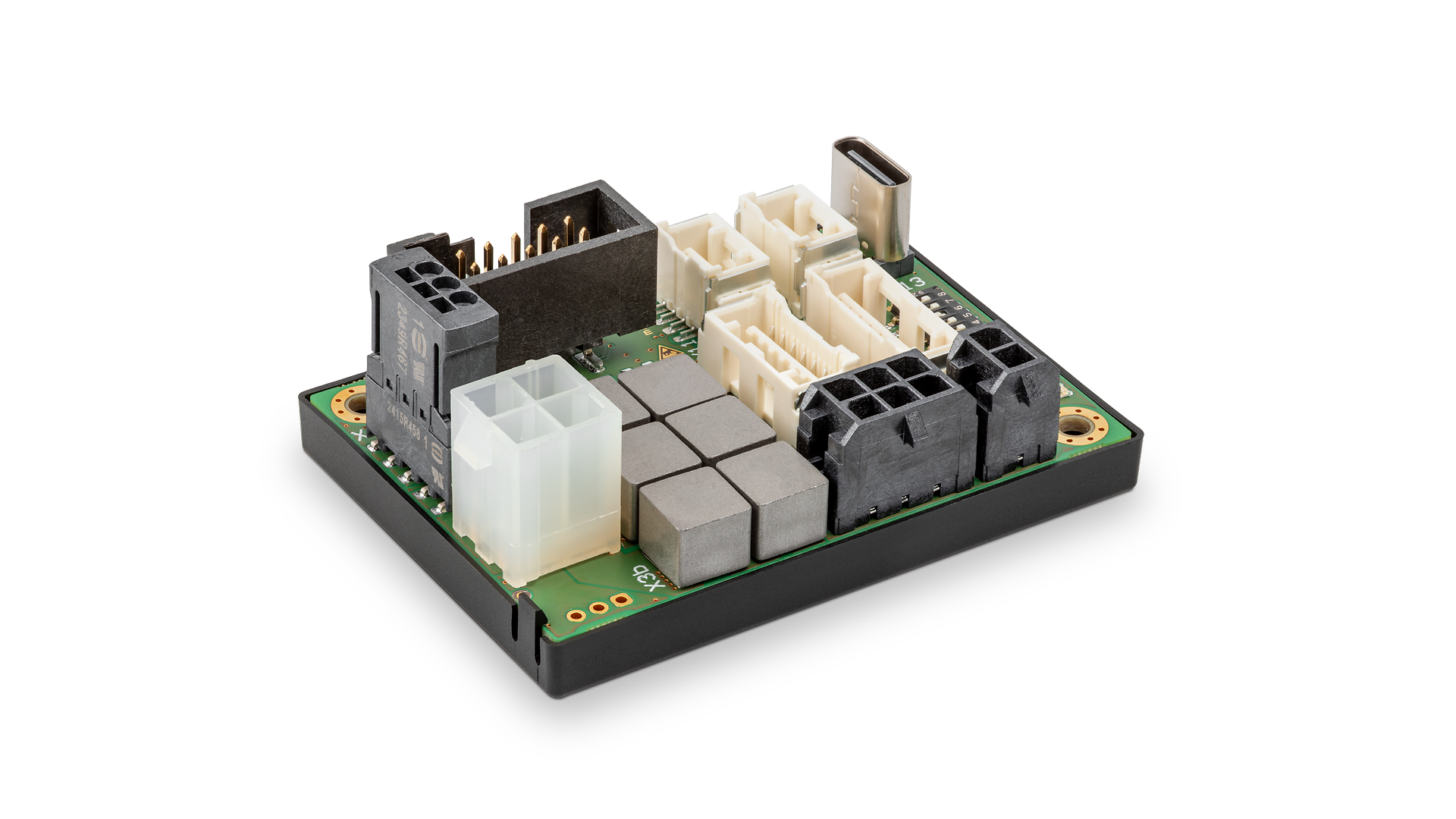

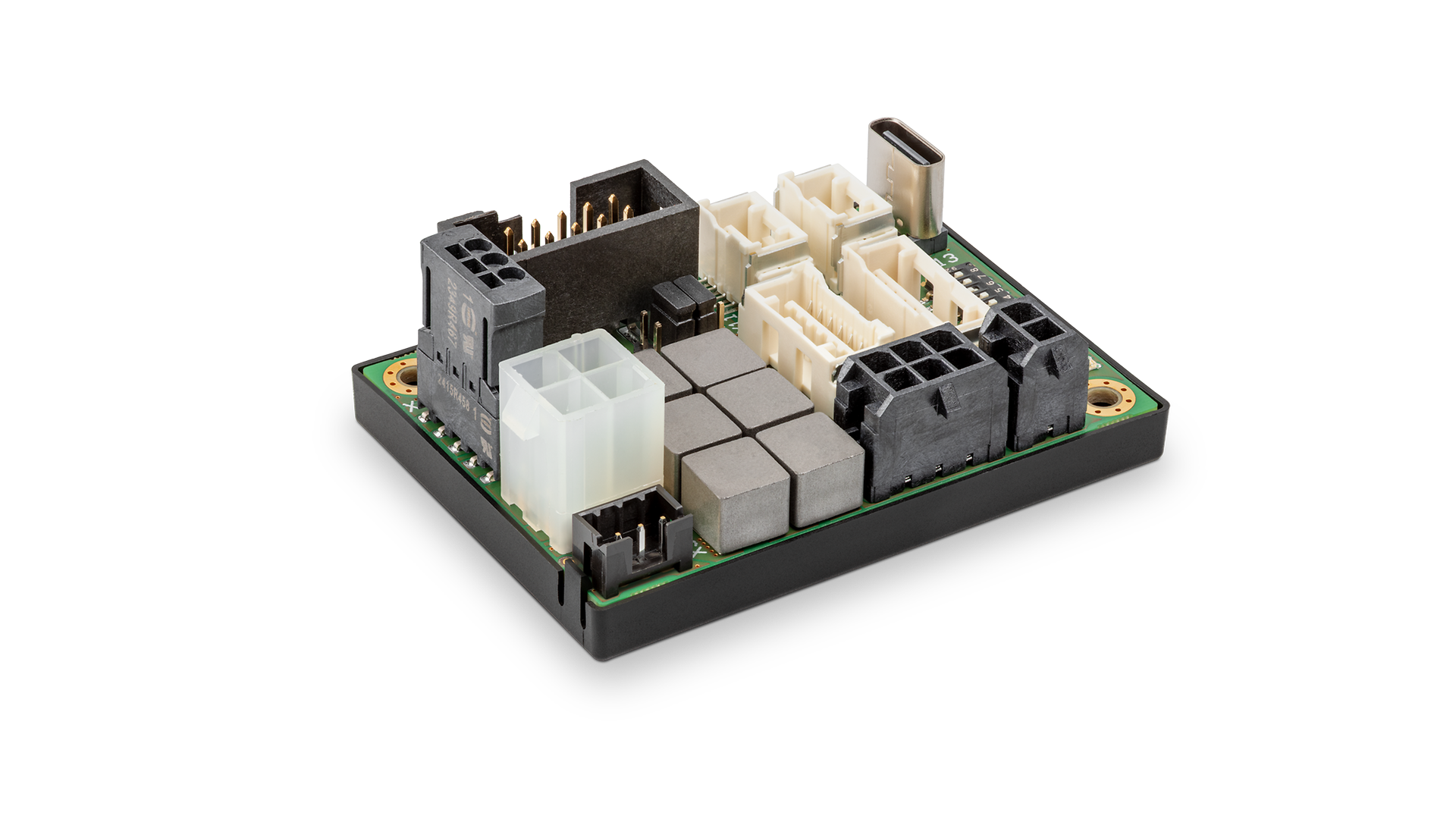

ESCON2
La régulation du courant et de la vitesse, à la perfection.
Servo-contrôleurs PWM à 4 quadrants, compacts et puissants, destinés à la commande efficace de moteurs DC et BLCD de puissance continue pouvant atteindre 1800 W.
- Régulation:
FOC (commutation sinusoïdale) et Feed Forward pour une régulation optimale et efficace - Plusieurs modes de fonctionnement:
Régulateur de vitesse et régulateur de courant - Commande:
CANopen, interface sérielle ainsi que signaux analogues et numériques - Configuration et diagnostic:
Fonctions E/S librement configurables et possibilités via le logiciel Motion Studio - Sécurité:
Protection configurable contre les courants de surcharge, les températures excessives, les surtensions et tensions insuffisantes, les transitoires de tension et les courts-circuits
Motion Studio
Logiciel inclus.
Cette interface utilisateur graphique intuitive et perfectionnée dispose de programmes d’assistance (appelés Assistants) et d’outils faciles à utiliser par le biais de menus. Elle peut être exécutée sur tout PC Windows équipé d’une interface USB. Configurer, exploiter et analyser les systèmes d'entraînement les plus complexes n'a jamais été aussi simple (Windows 11 & 10 seulement).
Remarque: Pour ESCON2 Micro 60/5 (réf.: 809631), la documentation et le fichier firmware destinés à la configuration du Motion Studio ne sont pas encore compris dans le pack d’installation et doivent donc être téléchargés depuis la boutique en ligne.

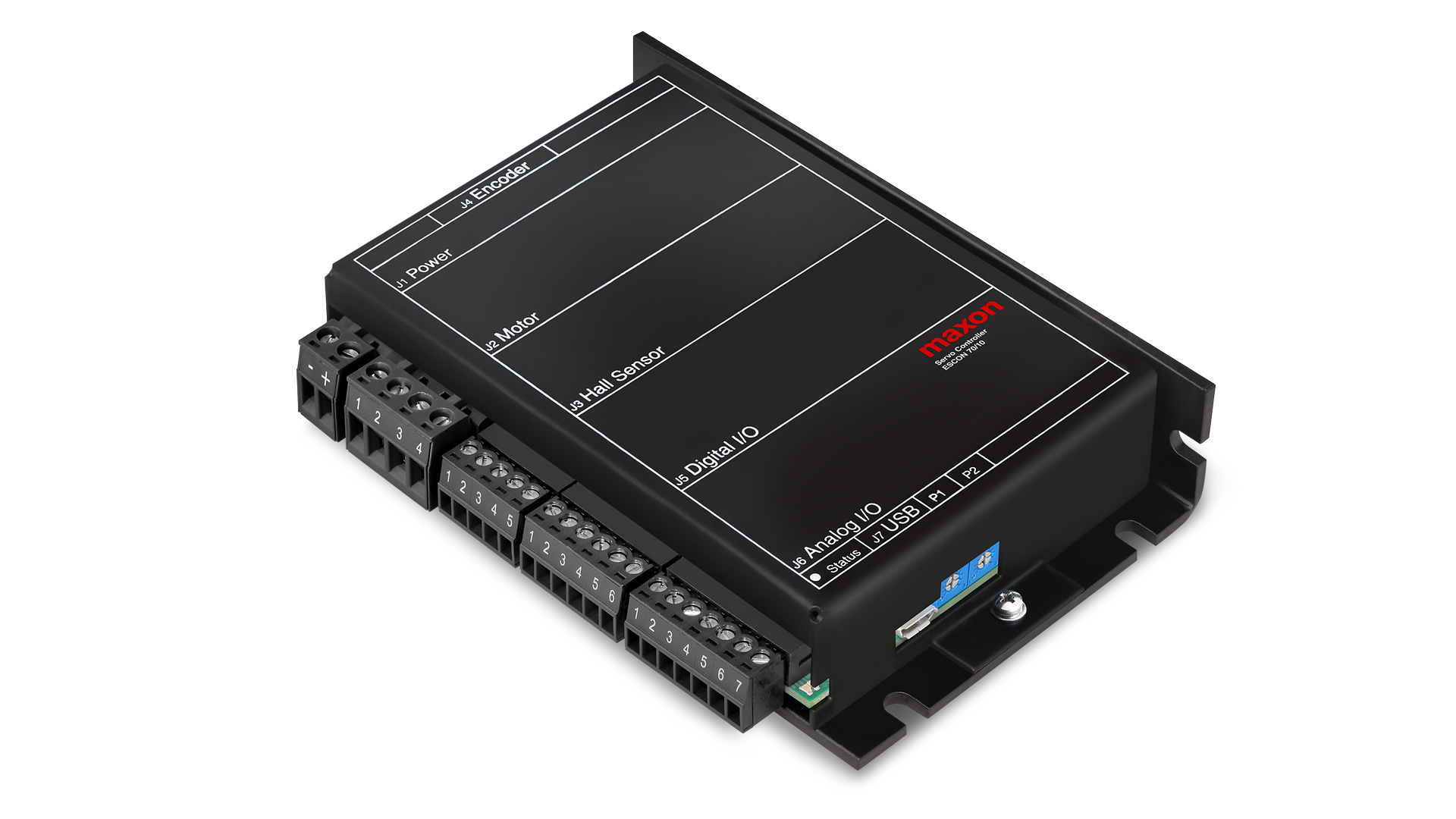

ESCON
Compacts et puissants.
Servo-contrôleurs PWM à 4 quadrants, compacts et puissants, destinés à la commande efficace de moteurs DC et BLCD de puissance continue pouvant atteindre 700 W.
- Plusieurs modes de fonctionnement:
Régulateur de vitesse, variateur de vitesse et régulateur de courant - Commande:
Signaux analogiques et numériques - Configuration et diagnostic:
Fonctions E/S librement configurables et possibilités avec logiciel ESCON Studio - Sécurité:
Protection contre les courants de surcharge, les températures excessives, les surtensions et tensions insuffisantes, les transitoires de tension et les courts-circuits
Amplificateur EC 1-Q
Optimal pour une régulation simple de la vitesse.
Servo-contrôleur PWM à 1 quadrant bon marché, à construction modulaire, destiné aux tâches simples de régulation de vitesse de moteurs BLDC à capteurs à effet Hall et de puissance continue pouvant atteindre 250 W.
- Excellent rapport prix/performances
- Modes de fonctionnement disponibles:
Régulateur de vitesse et variateur de vitesse - Commande:
Signaux analogiques et numériques - Configuration:
Paramètres invariables sélectionnables via E/S - Sécurité:
Protection contre les courants de surcharge (blocage), les températures excessives, les surtensions et tensions insuffisantes
