位置控制器
每一個任務的完美解決方案。
EPOS4 產品系列提供多種可用於 maxon DC 和 BLDC 馬達的高性能且易於整合的位置控制系統。
maxon EPOS4:位置控制系統的全套裝配。
EPOS 代表「易於使用的定位系統」(Easy to use POsitioning System)。maxon 的 CiA® 402 位置控制器非常易於整合至各式各樣的環境中,從單軸系統到高度複雜的多軸應用。
EPOS4 功率特性
- 最高的功率密度
- 備受肯定的控制性能,也適合高動態馬達
- 可互聯並支援物聯網
- 多種反饋方式
- 提供控制器與驅動模組保護功能
- 透過不同介面進行配置、整合和通訊
- 使用 EPOS-Studio 使用者介面輕鬆進行試運轉
maxon 位置控制器: 重點一覽。

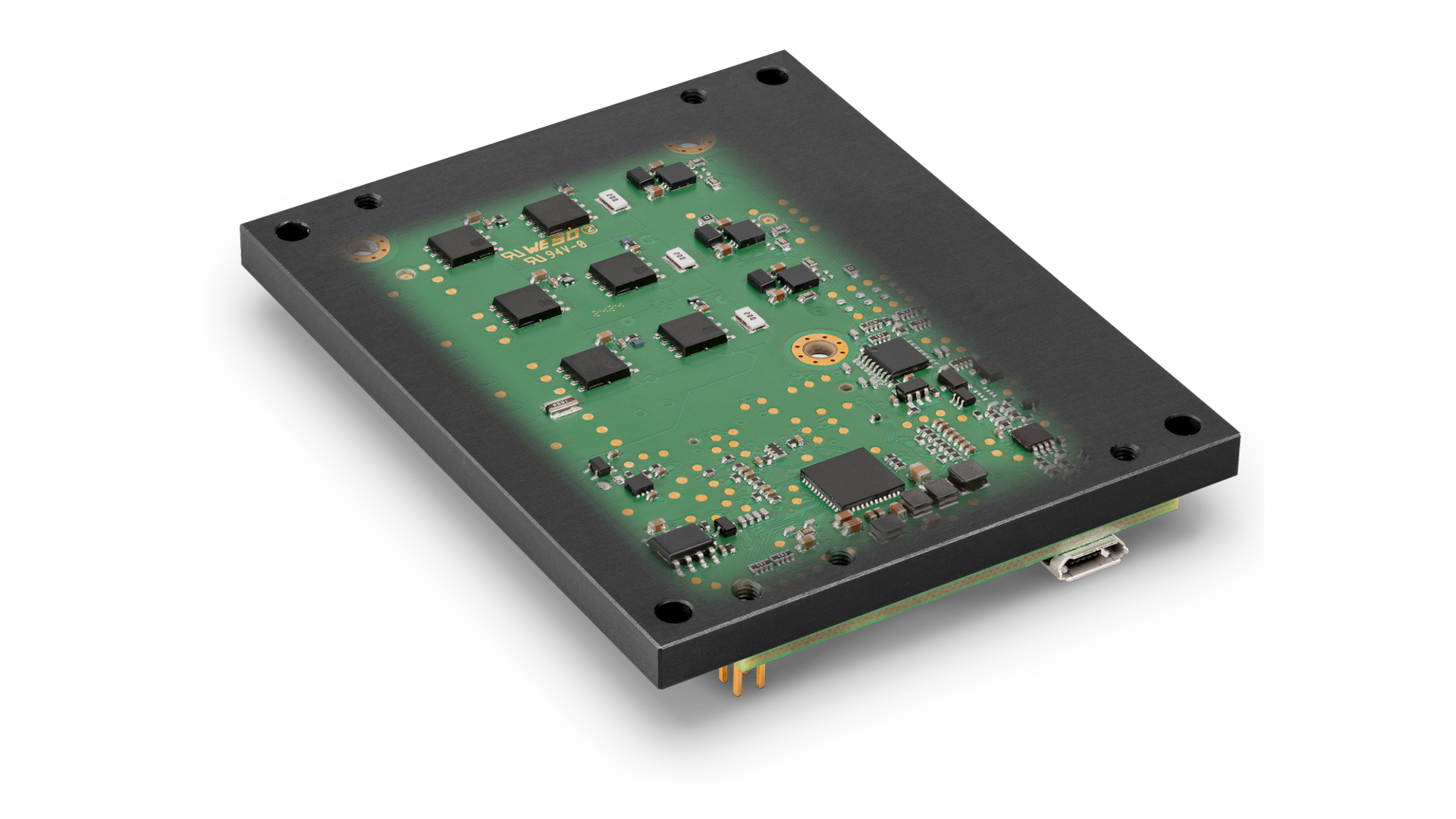

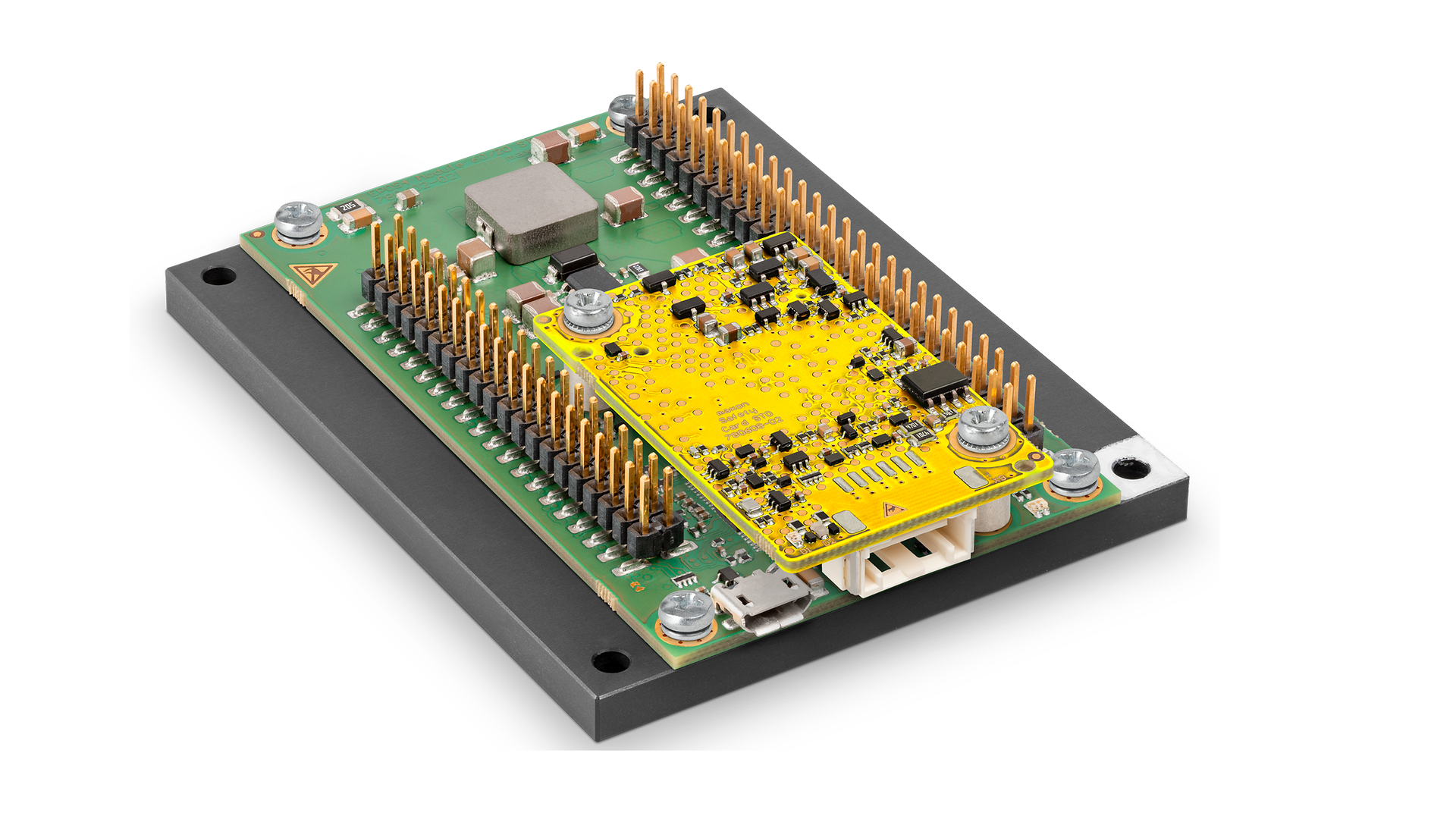

機器人技術、分析和搬運系統都需要將大量驅動模組整合在有限空間內,並且需搭配高動態控制器和互聯的匯流排系統使用。利用 maxon 的 EPOS4 模組可以實現個別化的 CANopen 或 EtherCAT 多軸系統,並且不需大量開發工作。
EPOS4 Micro 24/5 CAN638328 | EPOS4 Micro 24/5 EtherCAT654731 | EPOS4 Module 24/1.5536630 | EPOS4 Module 50/5534130 | EPOS4 Modul 50/8504384 | EPOS4 Module 50/15504383 | |
---|---|---|---|---|---|---|
最高操作電壓 VCC | 24 V | 24 V | 24 V | 50 V | 50 V | 50 V |
連續輸出電流 Icont | 5 A | 5 A | 1.5 A | 5 A | 8 A | 15 A |
功率級的頻率 | 50 kHz | 50 kHz | 100 kHz | 50 kHz | 50 kHz | 50 kHz |
PI 電流控制器 | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz |
PI 轉速調節器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
PID 位置控制器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
RS232 | Yes | 否 | Yes | Yes | Yes | Yes |
USB | Yes | Yes | Yes | Yes | Yes | Yes |
CANopen | Yes | 否 | Yes | Yes | Yes | Yes |
EtherCAT | 否 | Yes | Yes | Yes | Yes | Yes |
Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart |
前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 |

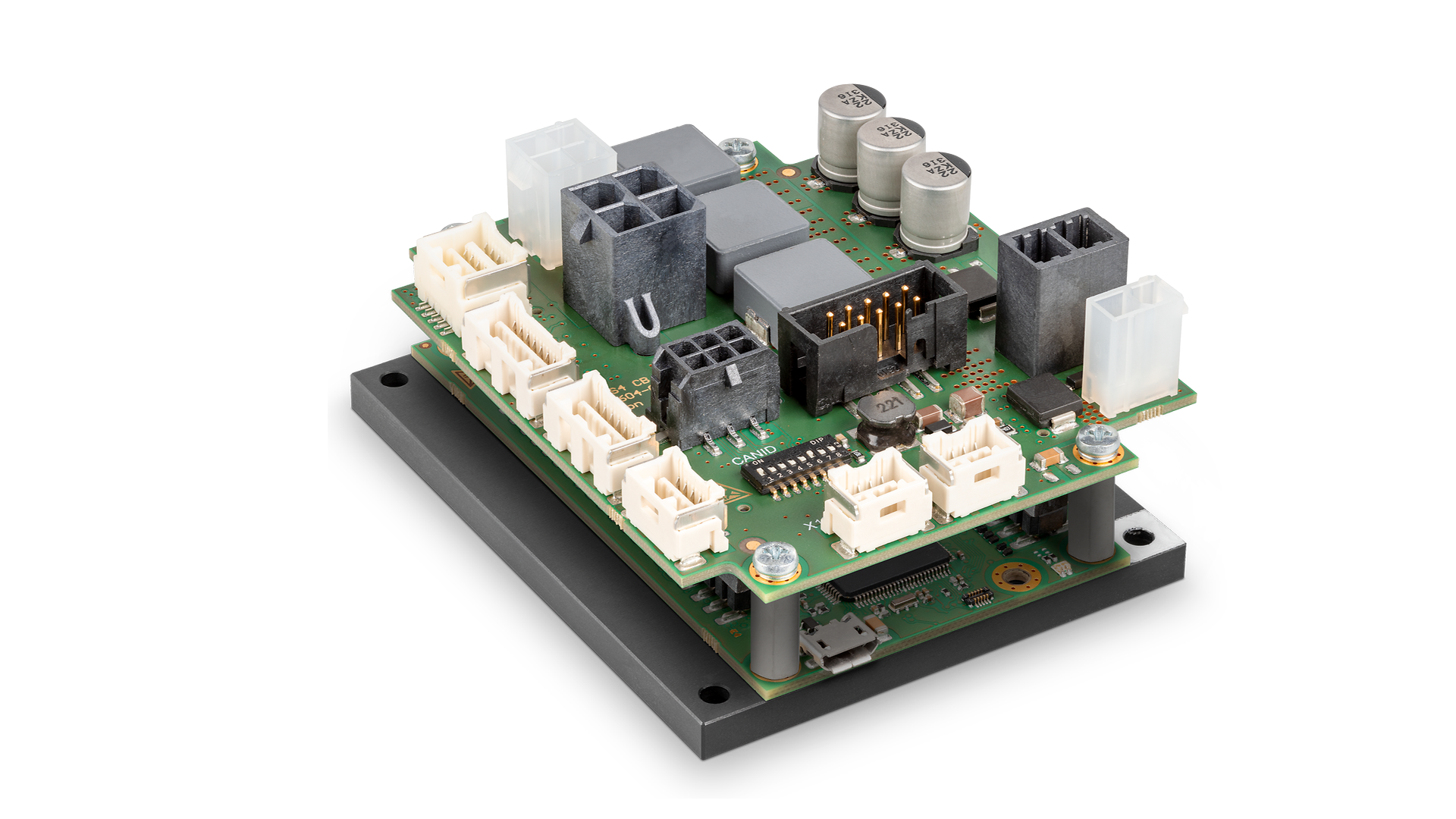

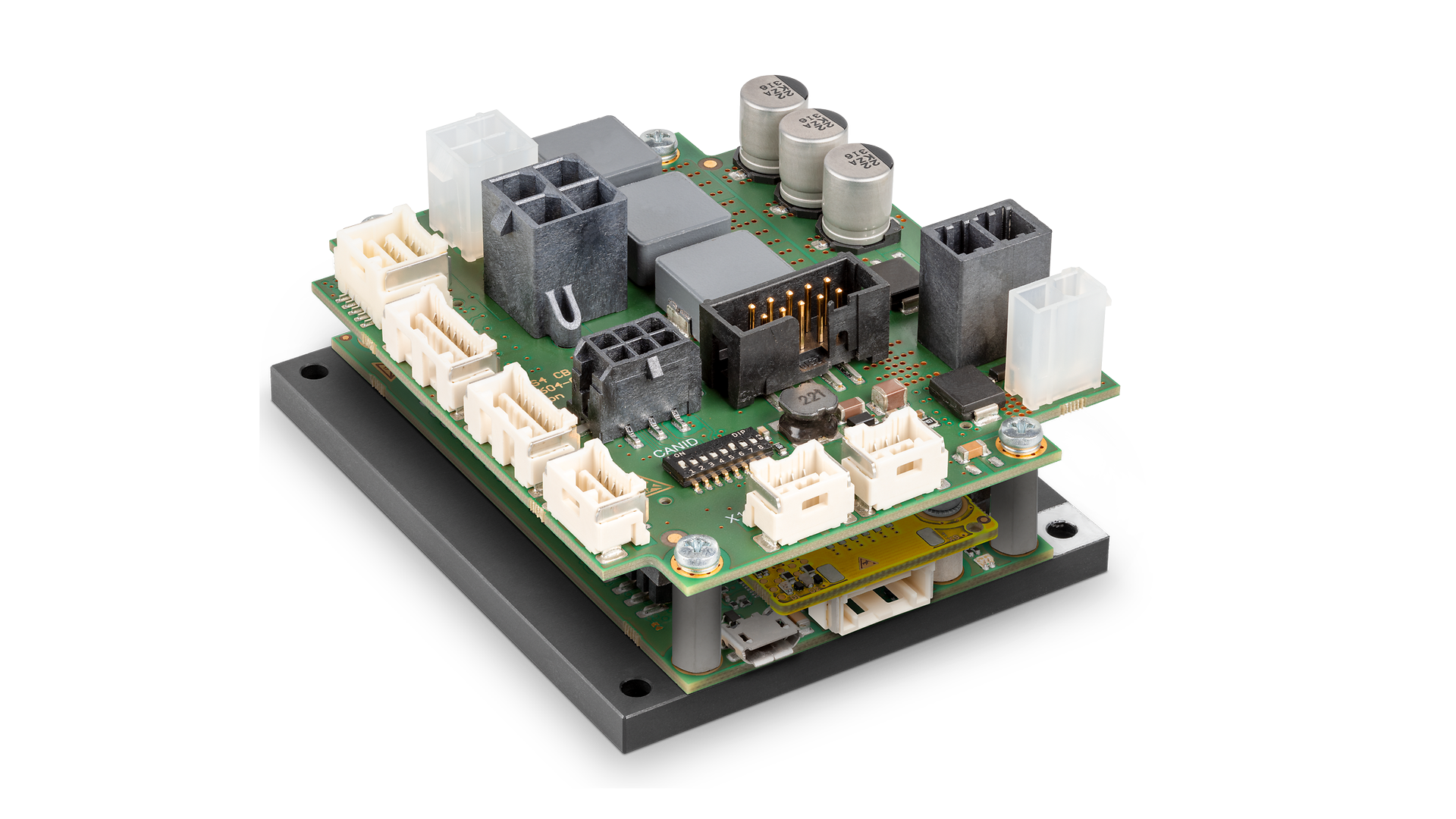

產品原型的連接就緒單元。
對於產品原型和小批量生產產品,或是機械和設備製造,不同功率等級的連接就緒 EPOS4 控制器是值得考慮且符合成本的選擇。
EPOS4 Compact 24/5 EtherCAT 3-axes684519 | EPOS4 Compact 24/1.5 CAN546714 | EPOS4 Compact 24/1.5 EtherCAT628092 | EPOS4 Compact 50/5 CAN541718 | EPOS4 Compact 50/5 EtherCAT628094 | EPOS4 Compact 50/8 CAN520885 | EPOS4 Compact 50/8 EtherCAT605298 | EPOS4 Compact 50/15 CAN520886 | EPOS4 Compact 50/15 EtherCAT605299 | EPOS4 50/5546047 | EPOS4 70/15594385 | |
---|---|---|---|---|---|---|---|---|---|---|---|
最高操作電壓 VCC | 24 V | 24 V | 24 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 50 V | 70 V |
連續輸出電流 Icont | 5 A | 1.5 A | 1.5 A | 5 A | 5 A | 8 A | 8 A | 15 A | 15 A | 5 A | 15 A |
功率級的頻率 | 50 kHz | 100 kHz | 100 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz |
PI 電流控制器 | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz |
PI 轉速調節器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
PID 位置控制器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
RS232 | 否 | Yes | 否 | Yes | 否 | Yes | 否 | Yes | 否 | Yes | Yes |
USB | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes | Yes |
CANopen | 否 | Yes | 否 | Yes | 否 | Yes | 否 | Yes | 否 | Yes | Yes |
EtherCAT | Yes | 否 | Yes | 否 | Yes | 否 | Yes | 否 | Yes | Yes | Yes |
Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart |
前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 |
機器人和車輪驅動模組的高度整合單元。
圓形結構搭配中央孔,可以無縫整合到關節、車輪驅動模組或機器人中,而且可保有完整的 EPOS4 功能。
EPOS4 Disk 60/8 CAN688770 | EPOS4 Disk 60/8 EtherCAT688772 | EPOS4 Disk 60/12 CAN688775 | EPOS4 Disk 60/12 CAN SSC709859 | EPOS4 Disk 60/12 EtherCAT688777 | EPOS4 Disk 60/12 EtherCAT SSC709862 | |
---|---|---|---|---|---|---|
最高操作電壓 VCC | 60 V | 60 V | 60 V | 60 V | 60 V | 60 V |
連續輸出電流 Icont | 8 A | 8 A | 12 A | 12 A | 12 A | 12 A |
功率級的頻率 | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz | 50 kHz |
PI 電流控制器 | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz | 25 kHz |
PI 轉速調節器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
PID 位置控制器 | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz | 2.5 kHz |
RS232 | 否 | 否 | 否 | 否 | 否 | 否 |
USB | Yes | Yes | Yes | Yes | Yes | Yes |
CANopen | Yes | 否 | Yes | Yes | 否 | 否 |
EtherCAT | 否 | Yes | 否 | 否 | Yes | Yes |
Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart | Feature Chart |
前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 | 前往商店 |
EPOS Studio
包含軟體和資料庫。
免費提供的 EPOS Studio 軟體為您帶來使用簡單、直覺的使用者介面,其中包含許多工具,例如:
- 逐步引導完成所有配置步驟的啟動輔助精靈。
- 自動調整系統,用於搜尋最合適的控制參數,然後立即可用。
- 分析工具,例如資料記錄器或指令分析器。
此外,我們還為客戶提供廣泛的資料庫,其中包括程設範例,有助於簡化以下不同系統環境的整合方式:
- 個人電腦 32 位元/64 位元 的 Windows DLL
- Linux Shared Object Library X86 32 位元/64位元、ARMv6/v7/v8 32 位元、ARMv8 64 位元
